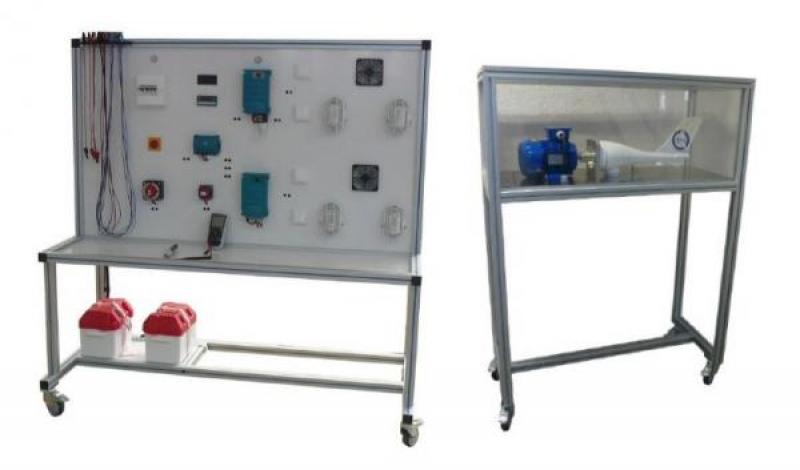

ERL 150Étude d'une éolienne simulation par moteur
Le banc ERL150 permet l’étude complète d’une chaine de production d’énergie électrique par éolienne.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’une installation de production électrique par éolienne
- Raccordement électrique des différents éléments de la chaine de production (éolienne, régulateur, batterie, onduleur, production…)
- Mise en service et utilisation d’une installation éolienne
- Compréhension du fonctionnement d’une éolienne
- Etude de la relation entre vitesse de rotation et puissance électrique produite
- Mise en œuvre du système et utilisation de la variation de vitesse du moteur accouplé à l’éolienne.
- Analyse du fonctionnement du système (calculs des puissances électriques, des rendements des composants)
Le banc comprend au minimum les éléments suivants :
Un module éolien comprenant un moteur (B) à vitesse variable avec commande par potentiomètre et une éolienne (A) de marque Silentwind (24VDC-400W).
Le moteur et l’éolienne sont accouplés directement pour simuler la rotation. Le châssis support est équipé de 4 roulettes directionnelles avec frein.
Un module de production et de stockage de l’énergie (C) comprenant :
- le coffret électrique d’alimentation de la machine comprenant les organes de sécurité standard (sectionneur cadenassable, disjoncteur différentiel, disjoncteur magnéto thermique, arrêt d’urgence…)
- un connecteur rapide type Harting pour la liaison électrique entre le module éolien et ce module
- Deux batteries en série pour stocker l’énergie (24VDC/55Ah) avec bacs de protection
- un régulateur de charge
- un onduleur (24VDC/230VAC-500W)
- un chargeur de secours pour la batterie
- une zone de charges 24VDC comprenant deux lampes et un ventilateur
- une zone de charges 230VAC comprenant deux lampes et un ventilateur
Afin que le système soit raccordé électriquement par les élèves en toute sécurité, chaque borne électrique de chaque composant est ramenée en face avant du panneau sur une douille double puit.
Les cordons double puit nécessaires au raccordement sont fournis.
Le banc est fourni avec l’instrumentation suivante :
- un capteur de vitesse de rotation du moteur (vitesse éolienne)
- un multimètre portable avec pince ampèremétrique AC/DC pour mesurer les tensions et courants aux bornes des différents éléments
- Alimentation électrique : 230 Vac – 50 Hz – 20 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions: (LxlxH mm): 1200 x 545 x 1650
- Dimensions unité principale :1150 x 800 x 1850
- Poids (Kg): 140
Applications pédagogiques
- Identification des composants d’une installation de production électrique par éolienne
- Raccordement électrique des différents éléments de la chaine de production (éolienne, régulateur, batterie, onduleur, production…)
- Mise en service et utilisation d’une installation éolienne
- Compréhension du fonctionnement d’une éolienne
- Etude de la relation entre vitesse de rotation et puissance électrique produite
- Mise en œuvre du système et utilisation de la variation de vitesse du moteur accouplé à l’éolienne.
- Analyse du fonctionnement du système (calculs des puissances électriques, des rendements des composants)
Descriptif technique
Le banc comprend au minimum les éléments suivants :
Un module éolien comprenant un moteur (B) à vitesse variable avec commande par potentiomètre et une éolienne (A) de marque Silentwind (24VDC-400W).
Le moteur et l’éolienne sont accouplés directement pour simuler la rotation. Le châssis support est équipé de 4 roulettes directionnelles avec frein.
Un module de production et de stockage de l’énergie (C) comprenant :
- le coffret électrique d’alimentation de la machine comprenant les organes de sécurité standard (sectionneur cadenassable, disjoncteur différentiel, disjoncteur magnéto thermique, arrêt d’urgence…)
- un connecteur rapide type Harting pour la liaison électrique entre le module éolien et ce module
- Deux batteries en série pour stocker l’énergie (24VDC/55Ah) avec bacs de protection
- un régulateur de charge
- un onduleur (24VDC/230VAC-500W)
- un chargeur de secours pour la batterie
- une zone de charges 24VDC comprenant deux lampes et un ventilateur
- une zone de charges 230VAC comprenant deux lampes et un ventilateur
Afin que le système soit raccordé électriquement par les élèves en toute sécurité, chaque borne électrique de chaque composant est ramenée en face avant du panneau sur une douille double puit.
Les cordons double puit nécessaires au raccordement sont fournis.
Le banc est fourni avec l’instrumentation suivante :
- un capteur de vitesse de rotation du moteur (vitesse éolienne)
- un multimètre portable avec pince ampèremétrique AC/DC pour mesurer les tensions et courants aux bornes des différents éléments
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 20 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions: (LxlxH mm): 1200 x 545 x 1650
- Dimensions unité principale :1150 x 800 x 1850
- Poids (Kg): 140
