Électrotechnique domotique Énergies renouvelables

ERS 500Étude d’une installation solaire photovoltaïque

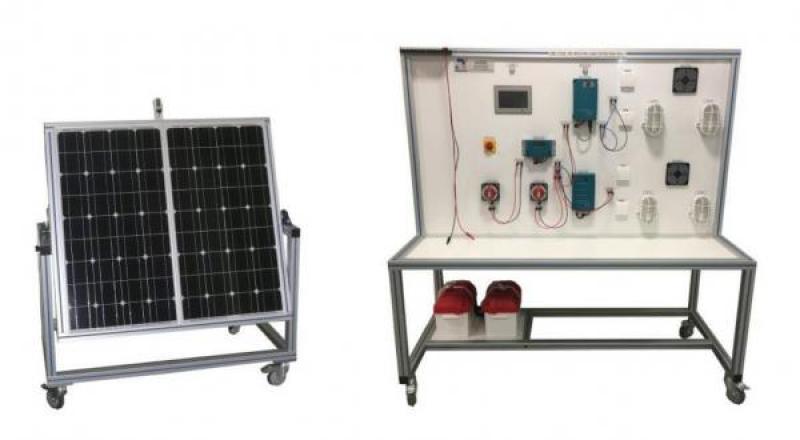

Le banc ERS500 permet l’étude d’un système de production d’énergie électrique à partir de l’énergie solaire (photovoltaïque).

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants d’une installation solaire photovoltaïque
Visualisation de la mise en œuvre des composants
Mise en marche, utilisation et réglages
Mesure des différents paramètres de fonctionnement (éclairement, tension et courant électrique)
Analyse de l’efficacité énergétique du système

Applications pédagogiques

Identification des composants d’une installation solaire photovoltaïque
Visualisation de la mise en œuvre des composants
Mise en marche, utilisation et réglages
Mesure des différents paramètres de fonctionnement (éclairement, tension et courant électrique)
Analyse de l’efficacité énergétique du système

Descriptif technique

Ecran tactile d’affichage des mesures :
analyseur de réseau 230VAC pour la sortie de l’onduleur
indicateur de puissance du rayonnement solaire en W/m²
Onduleur 24VDC-230VAC
Régulateur de charge
Sectionneur électrique pour les batteries et les panneaux
Batterie avec bac de protection
Eléments de dissipation 230VAC (2 lampes et un ventilateur)
Eléments de dissipation 24VDC (2 lampes et un ventilateur)
Chargeur de batterie de secours
Sonde de mesure du rayonnement solaire

Le banc comprend tous les éléments de protection électrique : sectionneur général, disjoncteur différentiel (230VAC), disjoncteur magnéto thermique (230VAC), fusibles (24VDC)..

Accessoires inclus :

multimètres DC avec pince ampère métrique pour la mesure des courants et tensions
cordons de sécurité pour le raccordement des éléments
câble de liaison entre les panneaux et le module principal (longueur 15m)

Utilités et dimensions

Module de dissipation : 1760 x 770 x 1800

Panneaux : 1290X500X1450
