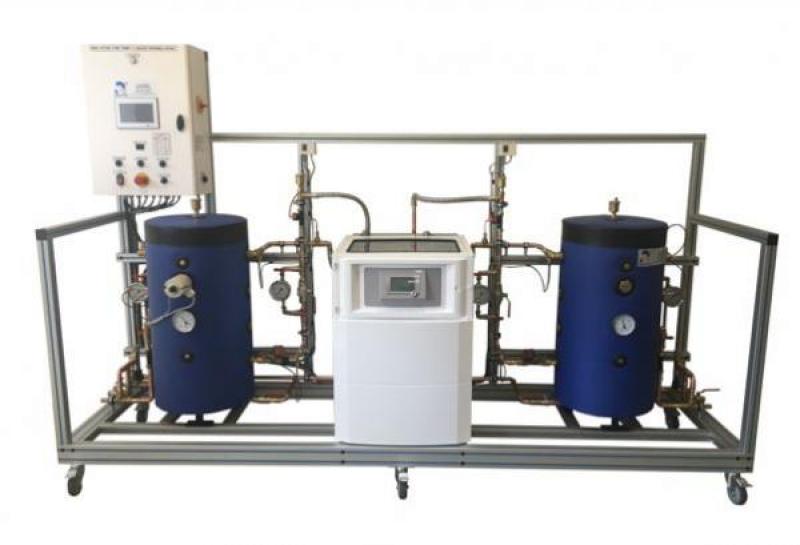

ERT 140Banc d'etude d'une pompe à chaleur
Le banc ERT140 permet l’étude d’une pompe à chaleur domestique de marque DE DIETRICH. Elle est équipée de deux circuits (un circuit intérieur et un circuit extérieur) comprenant des ballons tampons. Ceux-ci évitent les court cycles et laissent aux élèves le temps de faire des réglages et des relevés. La charge coté éva
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identifications des composants d’une installation de pompe à chaleur eau/eau
- Mise en service d’une pompe à chaleur eau/eau
- Mesure des paramètres de fonctionnement de l’installation
- Réglages de la régulation (courbe de chauffe…)
- Tests de fonctionnement à différents régimes
- Bilans thermiques de l’installation sur le circuit chaud et le circuit froid
- Etude du cycle frigorifique de la machine
- Détermination du rendement global de la machine
- Pompe à chaleur domestique
- puissance calorifique moyenne : 6KW
- pupitre de commande pour programmation des paramètres (courbe de chauffe…)
- thermomètre en entrée et en sortie de chaque circuit
- Circuit primaire coté « nappe » composé de :
- une vanne de réglage du débit
- une vanne filtre avec mesure des pertes de charge
- un circulateur avec mesure de la HMT
- un purgeur en point haut
- une soupape de sécurité chauffage
- un manomètre de pression 0-4bars
- détecteur de débit en ligne
- Ballon tampon coté « nappe »
- volume : 100L, Jacquette en skaï
- résistance chauffante électrique 4.5KW
- thermomètre en face avant
- vanne de vidange en point bas et purgeur en point haut
- Circuit secondaire coté « nappe » composé de :
- un circulateur avec mesure de la HMT
- une vanne à pression différentielle
- deux raccords rapides pour la connexion vers les modules de dissipation
- Alimentation électrique : 400 Vac – 50 Hz – 20 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Alimentation en eau : 2.5 bars remplissage
- Dimensions: (LxlxH mm): 2995 x 800 x 1985
- Poids (Kg): 300
Applications pédagogiques
- Identifications des composants d’une installation de pompe à chaleur eau/eau
- Mise en service d’une pompe à chaleur eau/eau
- Mesure des paramètres de fonctionnement de l’installation
- Réglages de la régulation (courbe de chauffe…)
- Tests de fonctionnement à différents régimes
- Bilans thermiques de l’installation sur le circuit chaud et le circuit froid
- Etude du cycle frigorifique de la machine
- Détermination du rendement global de la machine
Descriptif technique
- Pompe à chaleur domestique
- puissance calorifique moyenne : 6KW
- pupitre de commande pour programmation des paramètres (courbe de chauffe…)
- thermomètre en entrée et en sortie de chaque circuit
- Circuit primaire coté « nappe » composé de :
- une vanne de réglage du débit
- une vanne filtre avec mesure des pertes de charge
- un circulateur avec mesure de la HMT
- un purgeur en point haut
- une soupape de sécurité chauffage
- un manomètre de pression 0-4bars
- détecteur de débit en ligne
- Ballon tampon coté « nappe »
- volume : 100L, Jacquette en skaï
- résistance chauffante électrique 4.5KW
- thermomètre en face avant
- vanne de vidange en point bas et purgeur en point haut
- Circuit secondaire coté « nappe » composé de :
- un circulateur avec mesure de la HMT
- une vanne à pression différentielle
- deux raccords rapides pour la connexion vers les modules de dissipation
Utilités et dimensions
- Alimentation électrique : 400 Vac – 50 Hz – 20 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Alimentation en eau : 2.5 bars remplissage
- Dimensions: (LxlxH mm): 2995 x 800 x 1985
- Poids (Kg): 300
