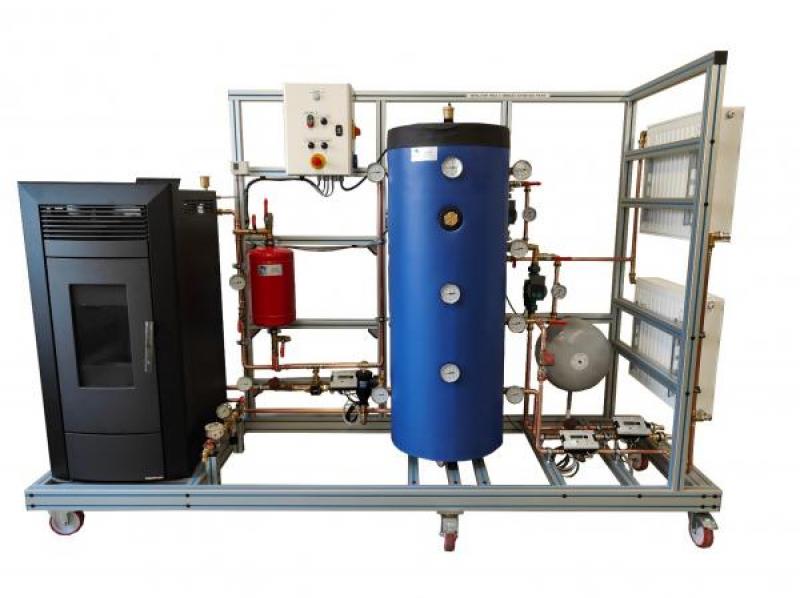

POG 100Installation poêle à granulés automatique 16 kw

• Identification des composants d’une installation de chauffage type poêle à granulés automatique domestique.
• Mise en service et essais de bon fonctionnement.
• Contrôle des paramètres.
• Réglage des appareils de régulations et de sécurités.
• Bilan thermique et calcul des efficacités.
• Transferts thermiques
• Contrôle de la combustion (nécessite l’analyseur en option).
• Maintenance préventive et curative.
• Tracer de schémas électriques et hydrauliques.

Le banc comprend :
1) Une structure en profilé d’aluminium anodisé vissé équipé de 4 roulettes directionnelles à frein

• poêle à granulés hydraulique
  -Puissance : 20KW
  -programmation journalière et hebdomadaire
  -décendrage automatique de l’échangeur et du bruleur
  -porte en verre
  -capacité du réservoir de granulés : 48L
  -soupape de sécurité et vase d’expansion intégré
• circuit de remplissage d’eau comprenant :
  -deux vannes d’arrêt
  -un compteur volumétrique
  -un filtre à tamis en Y
  -un manomètre de pression du réseau d’alimentation
  -un disconnecteur
• circuit primaire de chauffage comprenant :
  -quatre thermomètres à cadran 0/120°C
  -un pot d’injection avec son jeu de vannes
  -un compteur d’énergie digital
  -une vanne d’équilibrage sur le retour
  -une vanne thermostatique pour le maintien en température du poêle
  -un pot désemboueur
• ballon tampon :
  -un ballon tampon de 200L avec isolant et jaquette de protection
  -un purgeur d’air en point haut et une vanne de vidange en point bas
  -trois thermomètres à cadran 0/120°C en face avant pour visualiser la stratification
  -un vase d’expansion avec purgeur d’air et manomètre de pression
• circuit de dissipation N°1 comprenant :
  -deux raccords rapides pour la connexion vers un système de dissipation optionnel
  -deux thermomètres 0/120°C (en entrée et en sortie)
  -un compteur d’énergie digital
  -un circulateur à vitesse variable avec manomètre en parallèle pour la mesure de la HMT
  -une vanne d’équilibrage de type TA sur le retour
• circuit de dissipation N°2 comprenant :
  -deux radiateurs montés en parallèle avec té de réglage et vanne manuel
  -deux thermomètres 0/120°C (en entrée et en sortie)
  -un compteur d’énergie digital
  -un circulateur à vitesse variable avec manomètre en parallèle pour la mesure de la HMT
  -une vanne d’équilibrage de type TA sur le retour
• un coffret électrique conforme aux normes en vigueur (sectionneur général, voyant sous tension, bouton arrêt d’urgence et disjoncteur différentiel). Il est équipé de commutateur permettant de mettre en marche les différents composants (pompes, poêle…).

• Alimentation électrique :230 Vac – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Alimentation en eau : remplissage (300L environ-1.7bars)
• Dimensions: (LxlxH mm): 2900 x 790 x 1900
• Poids (Kg): 250
