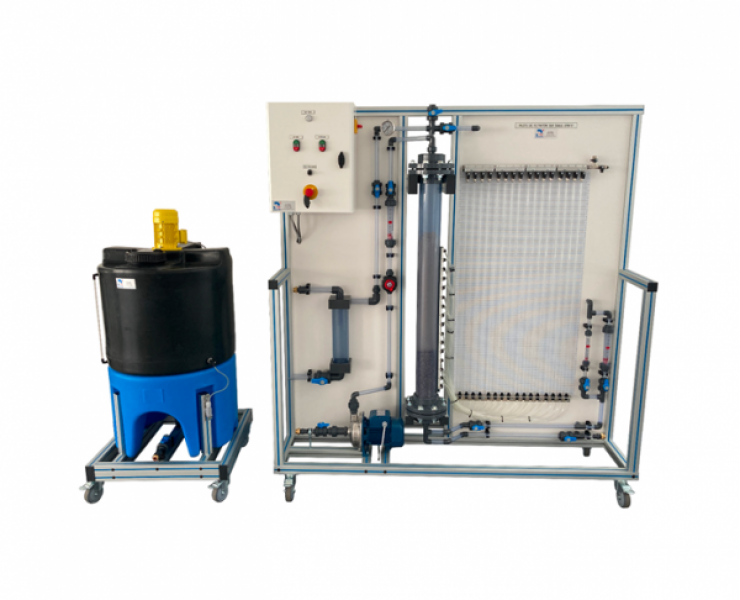

GPB FS1Pilote de filtration sur sable

• Etude d’un milieu poreux (sable)
• Mesure de pression dans la colonne au cours de la filtration
• Etude et visualisation du colmatage du filtre
• Etude de la régénération du sable

. Bac d’alimentation
– Matériau : Polyéthylène
– Volume : 200 L
– Détecteur de niveau bas
– Châssis indépendant sur roulette

• Pompe centrifuge
  – Débit maximum : 7m3/h
  – Pression maximum : 2 bars
• Colonne de filtration
  – Matériau : PVC
  – Diamètre : 110mm +/-5mm
  – Longueur : 1200mm +/-100mm
  – Tuyauterie du bas de colonne : sortie vers
  l’évacuation, sortie pour la vidange de la colonne
  – Tuyauterie du haut de colonne : alimentation,
  sortie vers l’évacuation, vanne de mise à l’air
  – Sable : granulométrie = 0,4 à 0,8 mm et
  2 à 5mm
• Débitmètres à flotteur
  – Matériau : PVC
  – Deux débitmètres 30-300L/h
  – Un débitmètre 10-100L/h
• Multi manomètre à tubes transparents
  – Prises de mesure réparties sur la colonne
  – 16 tubes transparents
  – 16 vannes + vanne de purge d’air et vanne
  d’évacuation
• Manomètre 0-2,5 bars
• Séparateur cyclonique en PVC

• Alimentation électrique : 230 VAC – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase+ Neutre + Terre
• Alimentation en eau : remplissage de la cuve d’alimentation 100L
• Evacuation d’eau : au niveau du sol
• Dimension : (L x l x H mm) : 1800 x 600 x 1950
• Poids (Kg) : 130
