GPB T40 – Traitement physico-chimique coagulation-floculation-decantation

Traitement de l'eau

GPB T40Traitement physico-chimique coagulation-floculation-decantation

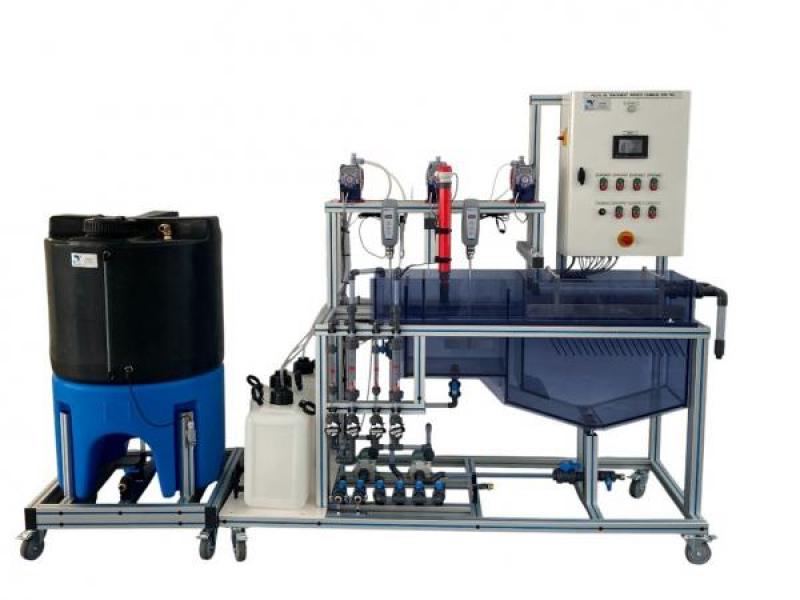

Le banc GPB T40 permet l’étude du traitement physico-chimique.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Visualisation et compréhension du procédé de traitement d’eau
  • Etude de la floculation
  • Etude de la neutralisation chimique d’une eau avec mesure de pH
  • Influence de la variation des débits d’alimentation et de recyclage des boues
Applications pédagogiques
  • Visualisation et compréhension du procédé de traitement d’eau
  • Etude de la floculation
  • Etude de la neutralisation chimique d’une eau avec mesure de pH
  • Influence de la variation des débits d’alimentation et de recyclage des boues
Descriptif technique
  • Bac d’alimentation eau brute
    – Matériau : Polyéthylène
    – Volume minimum : 200L
    – Vanne de vidange
  • Bacs d’alimentation réactifs
    – Matériau : polyéthylène
    – Trois bacs de volume minimum 20L
    – Une vanne de vidange pour chaque bac
  • Pompe alimentation eau brute
    – Débit maximum : 900L/h
    – Pression maximum : 0.8 bars
  • Pompe recirculation
    – Débit maximum : 900L/h
    – Pression maximum : 0.8 bars
  • Débitmètres à flotteur eau brute
    – Matériau : PVC
    – Un débitmètre 10-100L/h, vanne de réglage
    – Un débitmètre 50-500L/h, vanne de réglage
  • Débitmètres à flotteur recirculation
    – Matériau : PVC
    – Un débitmètre 10-100L/h, vanne de réglage
    – Un débitmètre 50-500L/h, vanne de réglage
  • Agitateur coagulation
    – 40-2000tr/min
    – Couple maximum 70 Ncm
    – Tige inox
  • Agitateur floculation
    – 40-2000tr/min
    – Couple maximum 70 Ncm
    – Tige inox
  • Bassin de coagulation
    – PVC bleuté
    – Volume minimum : 5L
    – Alimentations plongeantes
    – Recirculation
    – Vanne de vidange
    – Débordement vers bassin de floculation
    – Hélice d’agitation profilée type marine

    10. Bassin de floculation
    – PVC bleuté
    – Volume minimum : 40L
    – Plaque d’orientation du flux
    – Vanne de vidange
    – Débordement vers le bassin de décantation
    – Pale d’agitation adaptée à la floculation diamètre 208mm

  • Bassin de décantation
    – PVC bleuté
    – Volume minimum : 100L
    – Fond triangulaire
    – Deux tubes de débordement réglables en hauteur et inclinaison ajustable
    – 18 lamelles en PVC bleuté
    – Inclinaison des lamelles : 60°
    – Surface minimum des lamelles : 1.3m²
  • Pompe péristaltique soude
    – Débit maximum : 10L/h
    – Pression maximum : 2 bars
    – Pilotage externe par contrôleur de pH
  • Pompe péristaltique coagulant/floculant
    -Deux pompes
    – Débit maximum : 10L/h
    – Pression maximum : 2 bars
    – Réglage manuel de vitesse
  • Sonde pH/température
    – Plage de mesure : 0-14 pH
    – Température d’utilisation : – 5 à 60°C
    – Support de montage à immersion
    – Située dans le bassin de floculation
  • Coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA
Utilités et dimensions
  • Alimentation électrique : 230 VAC – 50 Hz – 20 A
  • Type d’alimentation électrique : 1 phase + Neutre + Terre
  • Alimentation en eau : remplissage des cuves – 15 L/min – 3 bars
  • Evacuation d’eau : au niveau du sol
  • Dimensions : (LxlxH mm) : 1950 x 790 x 1900
  • Poids (Kg) : 280
