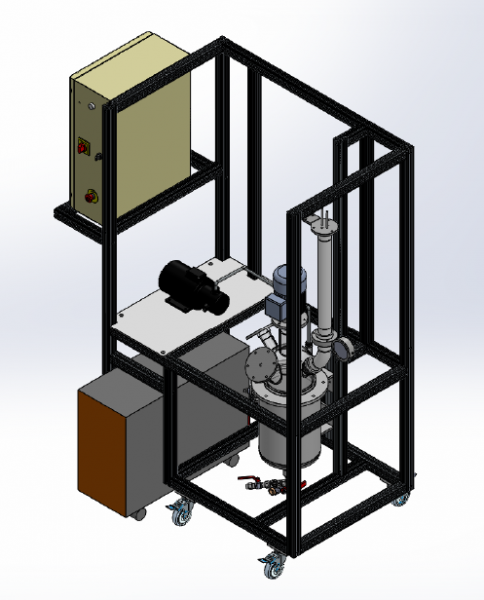

GPC R01Réacteur montage et démontage
Le banc GPCR01 permet l’apprentissage de la maintenance sur un réacteur chimique.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Montage et démontage des différents éléments constitutifs d’un réacteur agité
- Compréhension et lecture du schéma PID
- Sélection du bon matériel
- Changement d’un joint
- Changement d’un mobile d’agitation
- Montage d’un moteur
- Montage et raccordement et utilités
- Test d’étanchéité
- Détection des dysfonctionnements du montage et réagir en conséquence
- Réacteur en acier inoxydable 316L
– Volume = 10 L utile
– Couvercle inox avec : trou de chargement,
piquage agitation, piquage température,
départ condenseur
– Double enveloppe permettant de
comprendre la technologie de chauffe
– Montage et démontage d’une sonde de
température, de l’arbre d’agitation, du
couvercle, du joint en PTFE
– Equipé d’une vanne de vidange - Agitateur
– Moteur à vitesse fixe lente 100 tr/ min
– Accouplement moteur : palier d’agitation, tourelle, s
support moteur, arbre et mobiles inox
– L’ensemble est démontable pour effectuer des
opérations de maintenance - Circuit de refroidissement
– Détendeur
– Condenseur inox avec regard de coulée en verre
– Vanne de de réglage du débit4. Circuit de vide
– Pompe à vide, vacuomètre
– Vanne d’isolement
– Vanne de réglage
– Vanne de mise à l’évent
– Clapet de sécurité - Groupe Thermorégulateur
– Régulateur intégré permettant d’obtenir une
température réglable
– Puissance 3 kW - Instrumentation :
– 2 sondes de température Pt100Ω.
– Débitmètre à flotteur
– Vacuomètre à aiguille
- Alimentation électrique : 400 VAC – 50 Hz – 32 A
- Type d’alimentation électrique : 3 phases + Neutre + Terre
- Alimentation en eau : 15 L/min – 3 bars
- Evacuation d’eau : au niveau du sol
- Dimensions: (LxlxH mm): 1400 x 800 x 1650
- Poids (Kg): 130
Applications pédagogiques
- Montage et démontage des différents éléments constitutifs d’un réacteur agité
- Compréhension et lecture du schéma PID
- Sélection du bon matériel
- Changement d’un joint
- Changement d’un mobile d’agitation
- Montage d’un moteur
- Montage et raccordement et utilités
- Test d’étanchéité
- Détection des dysfonctionnements du montage et réagir en conséquence
Descriptif technique
- Réacteur en acier inoxydable 316L
– Volume = 10 L utile
– Couvercle inox avec : trou de chargement,
piquage agitation, piquage température,
départ condenseur
– Double enveloppe permettant de
comprendre la technologie de chauffe
– Montage et démontage d’une sonde de
température, de l’arbre d’agitation, du
couvercle, du joint en PTFE
– Equipé d’une vanne de vidange - Agitateur
– Moteur à vitesse fixe lente 100 tr/ min
– Accouplement moteur : palier d’agitation, tourelle, s
support moteur, arbre et mobiles inox
– L’ensemble est démontable pour effectuer des
opérations de maintenance - Circuit de refroidissement
– Détendeur
– Condenseur inox avec regard de coulée en verre
– Vanne de de réglage du débit4. Circuit de vide
– Pompe à vide, vacuomètre
– Vanne d’isolement
– Vanne de réglage
– Vanne de mise à l’évent
– Clapet de sécurité - Groupe Thermorégulateur
– Régulateur intégré permettant d’obtenir une
température réglable
– Puissance 3 kW - Instrumentation :
– 2 sondes de température Pt100Ω.
– Débitmètre à flotteur
– Vacuomètre à aiguille
Utilités et dimensions
- Alimentation électrique : 400 VAC – 50 Hz – 32 A
- Type d’alimentation électrique : 3 phases + Neutre + Terre
- Alimentation en eau : 15 L/min – 3 bars
- Evacuation d’eau : au niveau du sol
- Dimensions: (LxlxH mm): 1400 x 800 x 1650
- Poids (Kg): 130
