MLP 338SOUS-SYSTEME MECANIQUE PREHENSEUR COMPLET - Ensemble fourni sur un pied de support, identique à celui de la machine réf MLP335

• Activité d’étude et montage mécanique de précision d’un système industriel
• Montage de roulement, coussinets, courroie, patins à billes, …
• Activité de réglages de capteurs (ILS, inductif), actionneurs (vérin, moteur pneumatique à palettes), tension de courroie, butée amortisseur, etc…
• La conception robuste de cet équipement le rend parfaitement adapté pour uneutilisation en milieu scolaire.
• La fabrication de cet équipement répond à la directive machine européenne

• Ce sous-ensemble fourni sur un pied support stable afin de faciliter le travail des apprenants comprend :

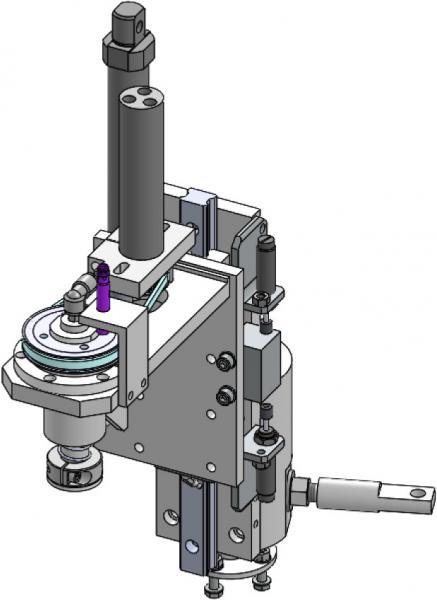

 Tous les composants mécaniques représentés sur les vues 3D ISO du présent document.
 Le boîtier à roulement complet avec son arbre.
 Des pièces de rechange pour activité de montage :
 2 roulements à billes
 2 coussinets
 2 patins à billes
 1 courroie crantée
 1 raccord coudé pneumatique rotatif à billes
 1 ventouse
 1 anneau élastique
 2 rondelles de friction ;
 Le vérin pneumatique pour monter/descendre le manipulateur, équipé de deux régulateurs de débit à l’échappement dont un avec clapet de retenue et deux capteurs ILS, raccords à visser M8.
 Le moteur pneumatique à palettes (pour le vissage), équipé d’un filtre + régulateur de débit (réglage vitesse de rotation), avec tout le système d’entrainement par courroie ainsi que le capteur inductif de contrôle de la rotation & sa fixation, raccord à visser M8
 Le système d’aspiration avec sa ventouse et son Venturi

• Ce sous-ensemble peut se monter en lieu et place de celui d’origine sur un système MLP335 et peut fonctionner une fois les capteurs, le vérin & moteur raccordés aux connectiques correspondantes.

• Dimensions (LxlxH mm): 300 x 200 x 450
• Poids (Kg): 20
