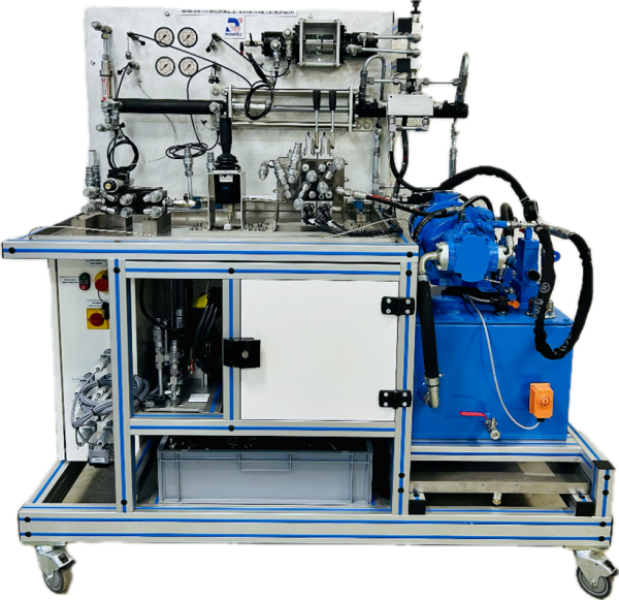

MMH 200Étude de l'hydraulique industriel et mobile en circuit ouvert
Le banc MMH200 permet de mettre en œuvre l’étude des solutions de gestion de pression et débit hydraulique (TOR et proportionnelle) ainsi que la distribution de puissance hydraulique (Nombreux composants de type Cetop 3 fournis)
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Matériel hydraulique sélectionné de grande qualité, couramment utilisé dans l’industrie, les travaux publics, etc… pour mise en situation réelle des apprenants.
- Intégrations de différentes solutions hydrauliques de gestion de pression (différences entre limiteurs & réducteurs de pression / limitation de pression proportionnelle)
- Intégrations de différentes solutions hydrauliques de gestion du débit (différences entre limiteur & régulateur de débit pour comparaison de leur intérêt)
- Maintenance préventive et corrective : composants industriels Cetop3 pour le montage/démontage (mise en avant de la réflexion de la schématique hydraulique suivant le type d’électrodistributeur utilisé)
- Formation adaptée aux filières Maintenance
- Réservoir 60L
2. Moteur électrique 3kW – 1450tr/min environ – triphasé
3. Pompe hydraulique à pistons axiaux a débit variable (ou cylindrée fixe selon réglages) avec possibilités de Pression Constante et Load Sensing.
4. Limiteur de pression principal
5. Indicateur de colmatage du filtre pression
6. Filtre pression
7. Vanne de bypass/ retour à la bâche de la sortie de pompe
8. Robinet d’isolement
9. Manomètre de mesure de la pression en sortie de centrale
10. Vanne d’isolement de prise de pression sur ligne T
11. Prise de pression sur ligne T
12. Filtre retour avec indicateur de colmatage
13. Bouchon de remplissage + reniflard
14. Détecteur de niveau mini dans la centrale
15. Indicateur de niveau visuel
16. Thermostat (réglé à 70°C)
17. Bac de rétention des égouttures d’huile
18. Flexible à raccorder sur nourrice P du banc
19. Flexible à raccorder aux nourrices T du banc
20. Limiteur de débit : création de perte de charge en sortie de pompe
21. Coupleur pour raccordement du flexible de signal LS à raccorder lorsque le signal LS ne peut pas être généré localement sur les modules utilisés pour réaliser le circuit de commande.
22. Orifice pilote LS (Load Sensing) : le flexible LS doit être raccordé au coupleur LS du bloc proportionnel HPV41 ou à celui du repère 21 quand utilisation du bloc Cetop3.
23. 2 vérins, double effet, accouplés pour simuler une charge variable (possibilité de faire varier la charge en cours de fonctionnement)
24. 2 moteurs orbitaux accouplés pour simuler une charge variable (possibilité de faire varier la charge en cours de fonctionnement)
25. Valves d’équilibrage double et clapets : réglage par molettes des charges exercées sur les actionneurs
26. Bloc Cetop3 : 3 emplacements pour les commandes tout ou rien
27. Distributeur proportionnel HPV41 2 blocs à levier
28. Manipulateur proportionnel électrique 2 axes type joystick
29. Ensemble de 5 manomètres (dont un à demeure en sortie de la centrale) équipés de capillaire longueur 2000mm pour la mesure de pression et de Δp
30. Débitmètre à piston équipé de coupleurs à face plates
31. Boîtier de télécommande mobile 5 fonctions : pilotage distributeurs
32. Magasin de rangement à clef, intégré au châssis pour le rangement des composants Cetop3, la visserie, l’outillage, connecteurs, etc…
33. Vaste bac en inox relié à la centrale avec crépine filtration
- Alimentation électrique : 400 Vac – 50 Hz – 20 A
- Dimensions : (LxlxH mm): 1600 x 800 x 1700
- Poids (Kg) : 350 à vide
Applications pédagogiques
- Matériel hydraulique sélectionné de grande qualité, couramment utilisé dans l’industrie, les travaux publics, etc… pour mise en situation réelle des apprenants.
- Intégrations de différentes solutions hydrauliques de gestion de pression (différences entre limiteurs & réducteurs de pression / limitation de pression proportionnelle)
- Intégrations de différentes solutions hydrauliques de gestion du débit (différences entre limiteur & régulateur de débit pour comparaison de leur intérêt)
- Maintenance préventive et corrective : composants industriels Cetop3 pour le montage/démontage (mise en avant de la réflexion de la schématique hydraulique suivant le type d’électrodistributeur utilisé)
- Formation adaptée aux filières Maintenance
Descriptif technique
- Réservoir 60L
2. Moteur électrique 3kW – 1450tr/min environ – triphasé
3. Pompe hydraulique à pistons axiaux a débit variable (ou cylindrée fixe selon réglages) avec possibilités de Pression Constante et Load Sensing.
4. Limiteur de pression principal
5. Indicateur de colmatage du filtre pression
6. Filtre pression
7. Vanne de bypass/ retour à la bâche de la sortie de pompe
8. Robinet d’isolement
9. Manomètre de mesure de la pression en sortie de centrale
10. Vanne d’isolement de prise de pression sur ligne T
11. Prise de pression sur ligne T
12. Filtre retour avec indicateur de colmatage
13. Bouchon de remplissage + reniflard
14. Détecteur de niveau mini dans la centrale
15. Indicateur de niveau visuel
16. Thermostat (réglé à 70°C)
17. Bac de rétention des égouttures d’huile
18. Flexible à raccorder sur nourrice P du banc
19. Flexible à raccorder aux nourrices T du banc
20. Limiteur de débit : création de perte de charge en sortie de pompe
21. Coupleur pour raccordement du flexible de signal LS à raccorder lorsque le signal LS ne peut pas être généré localement sur les modules utilisés pour réaliser le circuit de commande.
22. Orifice pilote LS (Load Sensing) : le flexible LS doit être raccordé au coupleur LS du bloc proportionnel HPV41 ou à celui du repère 21 quand utilisation du bloc Cetop3.
23. 2 vérins, double effet, accouplés pour simuler une charge variable (possibilité de faire varier la charge en cours de fonctionnement)
24. 2 moteurs orbitaux accouplés pour simuler une charge variable (possibilité de faire varier la charge en cours de fonctionnement)
25. Valves d’équilibrage double et clapets : réglage par molettes des charges exercées sur les actionneurs
26. Bloc Cetop3 : 3 emplacements pour les commandes tout ou rien
27. Distributeur proportionnel HPV41 2 blocs à levier
28. Manipulateur proportionnel électrique 2 axes type joystick
29. Ensemble de 5 manomètres (dont un à demeure en sortie de la centrale) équipés de capillaire longueur 2000mm pour la mesure de pression et de Δp
30. Débitmètre à piston équipé de coupleurs à face plates
31. Boîtier de télécommande mobile 5 fonctions : pilotage distributeurs
32. Magasin de rangement à clef, intégré au châssis pour le rangement des composants Cetop3, la visserie, l’outillage, connecteurs, etc…
33. Vaste bac en inox relié à la centrale avec crépine filtration
Utilités et dimensions
- Alimentation électrique : 400 Vac – 50 Hz – 20 A
- Dimensions : (LxlxH mm): 1600 x 800 x 1700
- Poids (Kg) : 350 à vide
