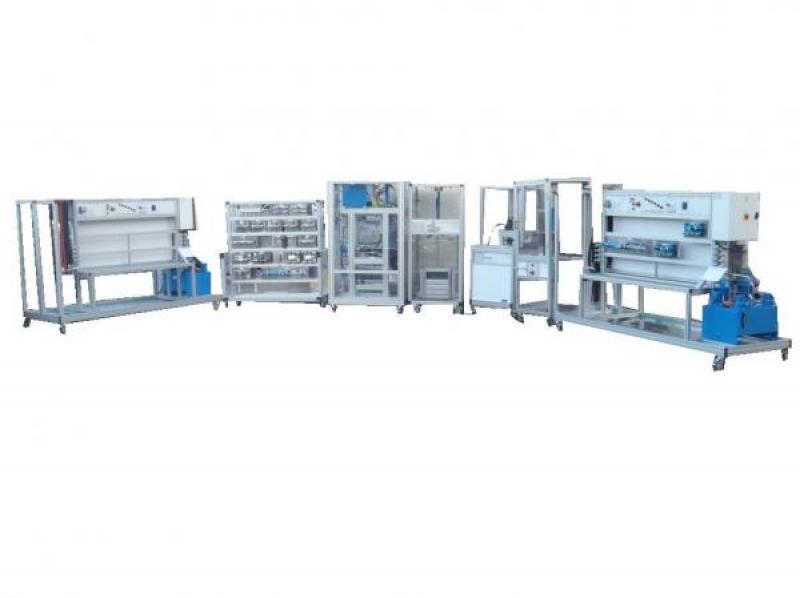

UDH TP1 – Unité de découverte EN hydraulique TOR & proportionnel simple face

Pneumatique / hydraulique

UDH TP1Unité de découverte en hydraulique TOR & proportionnel simple face

Solution prête à l’emploicomprenant unposte de travail mobile simple faceaveczone de stockage en face arrière,équipé d’unautomate& d’unecarte de régulation, unecentrale hydrauliqueindépendantemontée sur roulette, unePartie Opérative& denombreux modules additionnels Structure robuste en aluminium anodisée,4roues pivotan

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Sécurité et précautions d’usage associées à l’hydraulique industrielle
  • Les centrales hydrauliques équipées de pompe à engrenage à débit fixe & leurs organes de protection : filtration, Thermostat de sécurité, détection du niveau mini, reniflard, tarage d’un limiteur de pression, les indicateurs de colmatage, disjoncteur, …
  • Gestion de Pression : les limiteurs et valve d’équilibrage
  • Gestion de Flux : vannes, clapets, Té, …
  • Gestion de Débit : les doubles limiteurs
  • Mesures de Pression & Débit
  • Les Distributeurs de type industriel CETOP 3 : à commande manuel, électrique & pilotage proportionnel
  • Fonctionnement d’une carte de régulation
  • Les Actionneurs : vérin double effet et moteur orbital
  • Cas concret d’une Partie Opérative représentative des machines industrielles avec un lève charge variable & valve d’équilibrage pour activités de régulation de position
  • Maintenance préventive et entretien
  • Diagnostic et recherche de pannes
  • UFHTP1 : UNITE DE FORMATION EN HYDRAULIQUE TOR & PROPORTIONNEL SIMPLE FACE
  • UFHTP2 : UNITE DE FORMATION EN HYDRAULIQUE TOR & PROPORTIONNEL DOUBLE FACE
Applications pédagogiques
  • Sécurité et précautions d’usage associées à l’hydraulique industrielle
  • Les centrales hydrauliques équipées de pompe à engrenage à débit fixe & leurs organes de protection : filtration, Thermostat de sécurité, détection du niveau mini, reniflard, tarage d’un limiteur de pression, les indicateurs de colmatage, disjoncteur, …
  • Gestion de Pression : les limiteurs et valve d’équilibrage
  • Gestion de Flux : vannes, clapets, Té, …
  • Gestion de Débit : les doubles limiteurs
  • Mesures de Pression & Débit
  • Les Distributeurs de type industriel CETOP 3 : à commande manuel, électrique & pilotage proportionnel
  • Fonctionnement d’une carte de régulation
  • Les Actionneurs : vérin double effet et moteur orbital
  • Cas concret d’une Partie Opérative représentative des machines industrielles avec un lève charge variable & valve d’équilibrage pour activités de régulation de position
  • Maintenance préventive et entretien
  • Diagnostic et recherche de pannes
  • UFHTP1 : UNITE DE FORMATION EN HYDRAULIQUE TOR & PROPORTIONNEL SIMPLE FACE
  • UFHTP2 : UNITE DE FORMATION EN HYDRAULIQUE TOR & PROPORTIONNEL DOUBLE FACE
Descriptif technique
  • 1 POSTE de travaiL avec carte de régulation, stockage arrière & bac de rétention. Pilotage de la centrale hydraulique associée, gestion de la sécurité, distribution des commandes électriques par boutons poussoirs/commutateurs ou sous forme de cycles automatisés via un API (logiciel et cordon fourni). Un afficheur LCD assure la fonction d’IHM pour sélectionner l’un des programmes fournis avec leurs schémas de câblage, paramétrer une consigne en Tr/min, mm, ml/min ou bars & visualiser la grandeur physique mesurée correspondante
  • 1 CENTRALE A DEBIT FIXE 15L/MIN – 80 BARS – 3KW
  • 1 LIMITEUR DE PRESSION
  • 1 VANNE ¼ TOUR
  • 1 CLAPET ANTIRETOUR 0.5 BARS
  • 1 DOUBLE LIMITEUR DE DEBIT AVEC CLAPET
  • 4 MANOMETRES MONTAGE DIRECT SUR MODULE
  • 2 CAPILAIRES DE 2 METRES
  • 1 DEBIMETRE
  • 2 TE : 1 COUPLEUR FEMELLE & 2 COUPLEUR MALES
  • 1 PRISE DE PRESSION EN LIGNE
  • 1 DISTRIBUTEUR MANU 4/3, centre PsurT, A&B bouchés
  • 1 ELECTRODISTRIBUTEUR 4/3, PsurT, A&B bouchés
  • 1 ELECTRODISTRIBUTEUR PROPORTIONNEL 4/3, centre fermé
  • 1 VERIN DOUBLE EFFET Ø40 COURSE 300MM & DETECTEURS FIN DE COURSE
  • 1 MOTEUR ORBITAL & CAPTEUR TACHYMETRIQUE
  • 1 PARTIE OPERATIVE LEVE CHARGE VARIABLE VERTICALE DE 80KG, capteur de position analogique pour de la régulation de position & valve d’équilibrage. Mise en évidence par l’observation et la mesure de la relation directe entre le contexte d’usage, le comportement de l’actionneur et son circuit de commande
  • LOT DE 20 CORDONS ELEC. Ø4MM DOUBLE PUIT
  • LOT DE 10 FLEXIBLES HYDRAULIQUES RENFORCES AUTO-OBTURANT 3/8’’ A FACE PLATE, ANTI-GOUTTE
Utilités et dimensions
  • Alimentation électrique : 400 Vac – 50 Hz – 25 A
  • Type d’alimentation électrique : 3 phases + Neutre + Terre.
  • Dimensions & Poids : (L x l x H en mm) / (kg)
    • POSTE DE TRAVAIL : 945 x 2370 x 1900 / 450
    • CENTRALE HYDRAU : 900 x 600 x 1000 / 150 à vide
    • PARIE OPERATIVE : 800 x 710 x 1950 / 185
