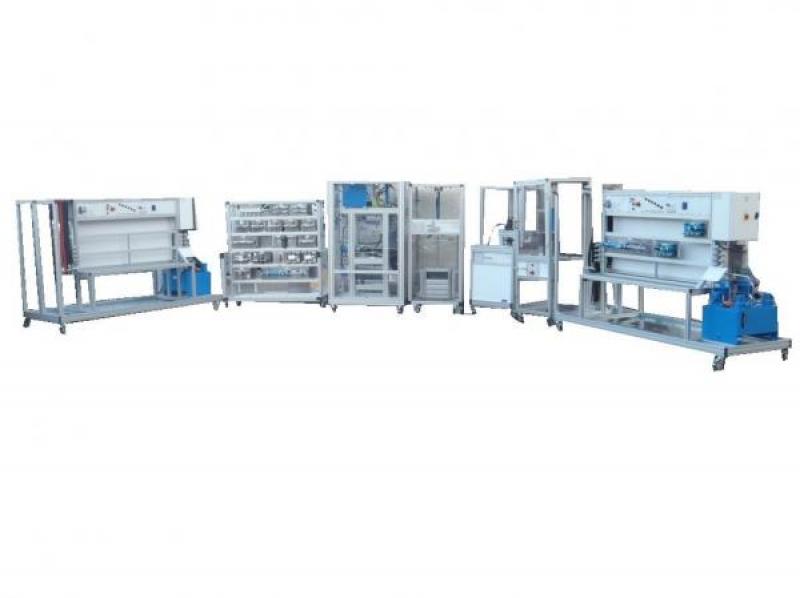

UFH TP2Unité de formation en hydraulique TOR & proportionnel double face
Solution prête à l’emploicomprenant unposte de travail mobile double faceéquipéd’automates & cartes de régulation, un magasin de stockage,deux centrales hydrauliques indépendantes (à débit fixe et variable) montées sur roulettes,deux Parties Opératives& denombreux modules additionnels Structure robuste en aluminium ano
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Sécurité et précautions d’usage associées à l’hydraulique industrielle
- Les centrales hydrauliques équipées de pompe à débit fixe ou variable (Load Sensing) & leurs organes de protection : filtration, Thermostat de sécurité, détection du niveau mini, reniflard, tarage d’un limiteur de pression, les indicateurs de colmatage, disjoncteur, …
- Gestion de la Pression : limiteur proportionnel, réducteur proportionnel, conjoncteur disjoncteur, valve d’équilibrage et de séquence double
- Gestion de Flux : vannes, clapets, Té, …
- Gestion de Débit : limiteur et régulateur manuel et proportionnel
- Les accumulateurs avec bloc de sécurité
- Mesures de Pression, Débit et utilisation d’un pressostat à sortie analogique
- Les Distributeurs de type industriel CETOP 3 : à commande manuel, électrique & pilotage proportionnel
- Les Actionneurs : vérin double effet et moteur orbital
- Cas concrets avec 2 Parties Opératives représentatives des machines industrielles : Lève charge variable avec valve d’équilibrage pour activités de régulation de position & Malaxeur avec couple résistant ajustable pour activités de régulation de vitesse
- Maintenance préventive et entretien
- Diagnostic et recherche de pannes
- UDHTP1 : UNITE DE DECOUVERTE EN HYDRAULIQUE TOR & PROPORTIONNEL SIMPLE FACE
- UFHTP1 : UNITE DE FORMATION EN HYDRAULIQUE TOR & PROPORTIONNEL SIMPLE FACE
1 POSTE de travaiL DOUBLE FACE avec bac de rétention. Sur chaque face, Pilotage de la pompe hydraulique associée, gestion de la sécurité, distribution des commandes électriques par boutons poussoirs/commutateurs ou sous forme de cycles automatisés via un API (logiciel et cordon fourni). Un afficheur LCD assure la fonction d’IHM pour sélectionner l’un des programmes fournis avec leurs schémas de câblage, paramétrer une consigne en Tr/min, mm, ml/min ou bars & visualiser la grandeur physique mesurée correspondante
1 REGULATEUR DE DEBIT 3 VOIES PROPORTIONNEL
1 PARTIE OPERATIVE LEVE CHARGE VARIABLE DE 80KG, capteur de position analogique pour régulation de la position & valve d’équilibrage. Mise en évidence par l’observation et la mesure de la relation directe entre le contexte d’usage, le comportement de l’actionneur et son circuit de commande
LOT DE 20 FLEXIBLES HYDRAULIQUES RENFORCES AUTO-OBTURANT 3/8’’ A FACE PLATE, ANTI-GOUTTE
- Alimentation électrique : 400 Vac – 50 Hz – 25 A
- Type d’alimentation électrique : 3 phases + Neutre + Terre.
- Dimensions & Poids : (L x l x H en mm) / (kg)
- POSTE DE TRAVAIL : 1090 x 2480 x 1950 / 450
- CENTRALE HYDRAU : 900 x 600 x 1000 / 150 à vide
- PARIE OPERATIVE : 800 x 710 x 1950 / 185
Applications pédagogiques
- Sécurité et précautions d’usage associées à l’hydraulique industrielle
- Les centrales hydrauliques équipées de pompe à débit fixe ou variable (Load Sensing) & leurs organes de protection : filtration, Thermostat de sécurité, détection du niveau mini, reniflard, tarage d’un limiteur de pression, les indicateurs de colmatage, disjoncteur, …
- Gestion de la Pression : limiteur proportionnel, réducteur proportionnel, conjoncteur disjoncteur, valve d’équilibrage et de séquence double
- Gestion de Flux : vannes, clapets, Té, …
- Gestion de Débit : limiteur et régulateur manuel et proportionnel
- Les accumulateurs avec bloc de sécurité
- Mesures de Pression, Débit et utilisation d’un pressostat à sortie analogique
- Les Distributeurs de type industriel CETOP 3 : à commande manuel, électrique & pilotage proportionnel
- Les Actionneurs : vérin double effet et moteur orbital
- Cas concrets avec 2 Parties Opératives représentatives des machines industrielles : Lève charge variable avec valve d’équilibrage pour activités de régulation de position & Malaxeur avec couple résistant ajustable pour activités de régulation de vitesse
- Maintenance préventive et entretien
- Diagnostic et recherche de pannes
- UDHTP1 : UNITE DE DECOUVERTE EN HYDRAULIQUE TOR & PROPORTIONNEL SIMPLE FACE
- UFHTP1 : UNITE DE FORMATION EN HYDRAULIQUE TOR & PROPORTIONNEL SIMPLE FACE
Descriptif technique
1 POSTE de travaiL DOUBLE FACE avec bac de rétention. Sur chaque face, Pilotage de la pompe hydraulique associée, gestion de la sécurité, distribution des commandes électriques par boutons poussoirs/commutateurs ou sous forme de cycles automatisés via un API (logiciel et cordon fourni). Un afficheur LCD assure la fonction d’IHM pour sélectionner l’un des programmes fournis avec leurs schémas de câblage, paramétrer une consigne en Tr/min, mm, ml/min ou bars & visualiser la grandeur physique mesurée correspondante
1 REGULATEUR DE DEBIT 3 VOIES PROPORTIONNEL
1 PARTIE OPERATIVE LEVE CHARGE VARIABLE DE 80KG, capteur de position analogique pour régulation de la position & valve d’équilibrage. Mise en évidence par l’observation et la mesure de la relation directe entre le contexte d’usage, le comportement de l’actionneur et son circuit de commande
LOT DE 20 FLEXIBLES HYDRAULIQUES RENFORCES AUTO-OBTURANT 3/8’’ A FACE PLATE, ANTI-GOUTTE
Utilités et dimensions
- Alimentation électrique : 400 Vac – 50 Hz – 25 A
- Type d’alimentation électrique : 3 phases + Neutre + Terre.
- Dimensions & Poids : (L x l x H en mm) / (kg)
- POSTE DE TRAVAIL : 1090 x 2480 x 1950 / 450
- CENTRALE HYDRAU : 900 x 600 x 1000 / 150 à vide
- PARIE OPERATIVE : 800 x 710 x 1950 / 185
