Mécanique des fluides Organes déprimogènes

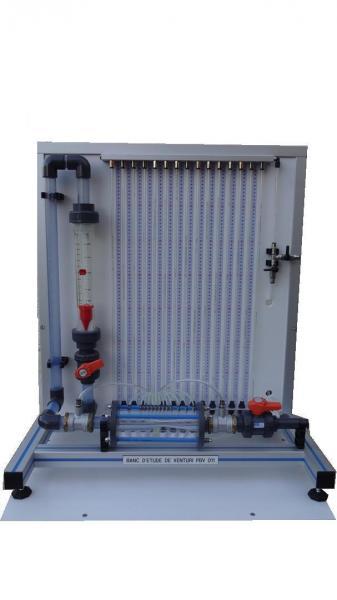

PBV 011Démonstration du théorème de bernoulli (venturi)

Le banc PBV011 permet l’étude d’un organe déprimogène comme un venturi. Les différents composants du banc permettent de mesurer des débits à partir de l’application du théorème de Bernoulli.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Tracé des courbes de pertes de charge en fonction du débit
Mesure directe de la distribution de la pression statique le long d’un tube Venturi
Détermination du coefficient de débit caractéristique d’un venturi
Etude de la loi de Bernoulli
Comparaison de résultats avec des valeurs théoriques

Applications pédagogiques

Tracé des courbes de pertes de charge en fonction du débit
Mesure directe de la distribution de la pression statique le long d’un tube Venturi
Détermination du coefficient de débit caractéristique d’un venturi
Etude de la loi de Bernoulli
Comparaison de résultats avec des valeurs théoriques

Descriptif technique

Graduation jusqu’à 800 mm sur un tableau avec vanne de purge d’air et de mise à l’air sur le côté

Echelle 0-2000 L/h

Entrée convergent : diamètre 26,7 mm

Col : 13,9 mm

Sortie convergent : 26,7 mm

13 prises de pressions réparties le long du profil

Utilités et dimensions
