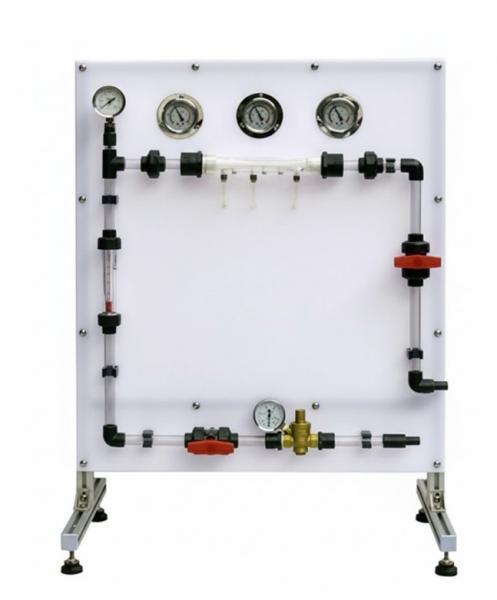

PBV 020 – Banc d'etude de la cavitation

Mécanique des fluides Organes déprimogènes

PBV 020Banc d'etude de la cavitation

Le banc PBV020 permet l’étude de la cavitation dans un tube de venturi. Le principe est de créer une forte dépression lors du passage de l’eau dans un tube venturi afin de créer de la cavitation. Le banc est composé d’un réseau hydraulique, de l’instrumentation nécessaire à l’étude (manomètres de pression, débitmètre)

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude des processus de cavitation
  • Visualisation de la formation de bulles de vapeur dans un tube de Venturi
  • Théorème de Bernoulli
Applications pédagogiques
  • Etude des processus de cavitation
  • Visualisation de la formation de bulles de vapeur dans un tube de Venturi
  • Théorème de Bernoulli
Descriptif technique
  • Structure en profilé aluminium équipée de 4 pieds anti dérapant
    2. Réseau hydraulique en PVC pression transparent
    3. Réducteur de pression réglable 0.5 à 3 bars
    4. Vanne à boisseau de réglage amont
    5. Débitmètre à flotteur 100-1000L/h
    6. Manomètre de pression du réseau hydraulique
    0-2.5bars
    7. Tube de venturi en matière plastique transparente
    -diamètre d’entrée 18mm
    -diamètre le plus étroit 3.5mm
    8. 3 manomètres sur le tube de venturi -1 à 1.6bars
    9. Vanne à boisseau de réglage aval
Utilités et dimensions
  • Alimentation en eau : 17 L/min – 2 bars
  • Evacuation d’eau : au niveau du sol
  • Dimensions: (LxlxH mm): 700 x 400 x 950
  • Poids (Kg): 30
