PCT 010Banc d'etude de la conduction thermique axiale et radiale

• Etude des échanges thermiques par conduction
• Etude des lois de conduction linéaire et radiale
• Détermination de la conductivité thermique de différents matériaux
• Etude de la résistance d’une surface de contact et de la variation
• Liste des gradients de température selon différents niveaux de transfert
• Etude de l’influence de l’ajout d’une pâte conductrice entre les échantillons et la source chaude

Chaque module peut être acheter indépendamment

A : Module de conduction axiale PCT010

Le module est installé sur une plaque en acier avec poignées équipé de quatre pieds anti dérapant.
Il est constitué d’une source froide composée d’un cylindre en laiton D25 mm isolé et équipé d’une circulation d’eau froide et d’une source chaude composée d’un cylindre en laiton D25 mm isolé et équipé d’une résistance électrique. Chaque source est instrumentée par 3 sondes de température type thermocouple.
Le module offre la possibilité de tester différents échantillons :
-un cylindre laiton D25mm isolé et instrumentée par 3 sondes de température type thermocouple
-un cylindre laiton D15mm isolé et instrumentée par 3 sondes de température type thermocouple
-un cylindre inox D25mm isolé et instrumentée par 3 sondes de température type thermocouple

B : Module de conduction radiale PCT011

Le module est installé sur une plaque en acier avec poignées équipé de quatre pieds anti dérapant.
Il est constitué d’un disque en laiton de diamètre 110 mm et d’épaisseur 3 mm, isolé de l’extérieur.
Le disque est chauffé en son centre par une résistance électrique et refroidit sur le périmètre extérieur par une circulation d’eau.
Le disque est instrumenté par 6 sondes de température type thermocouple réparties sur son rayon.

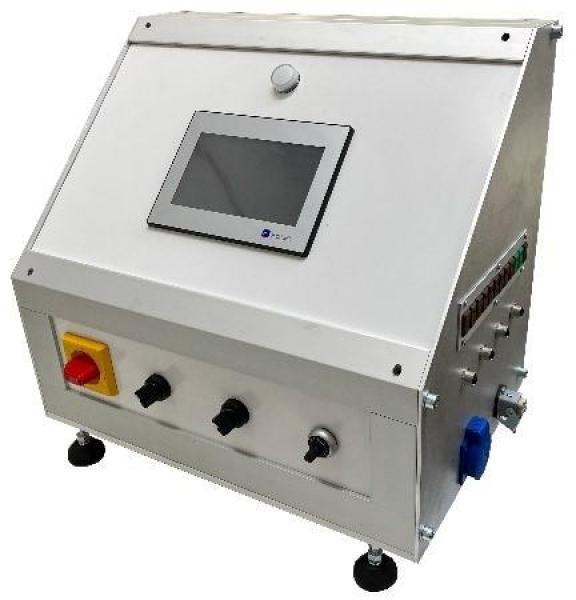

C : Module de mesure et de pilotage avec acquisition de données PTC001

Le module est installé sur une structure en profilé aluminium équipé de quatre pieds anti dérapant.

Il comporte des éléments de sécurité : sectionneur d’alimentation générale et disjoncteur différentiel 30mA.

Sur le côté, des connecteurs permettent de raccorder les modules de test de conduction (sondes, sortie de pilotage de la résistance…).

La face avant comprend la boutonnerie de mise en marche du système et un écran tactile 7ʺ pour l’affichage de toutes les mesures (températures des éléments, puissance de chauffe…). le module dispose d’un routeur WIFI pour la connexion vers un ordinateur. Le logiciel d’acquisition de données est fourni et est sans licence

• Alimentation électrique : 230 V mono – 50 Hz – 6 A
• Alimentation en eau : 3 L/min – 1 bars
