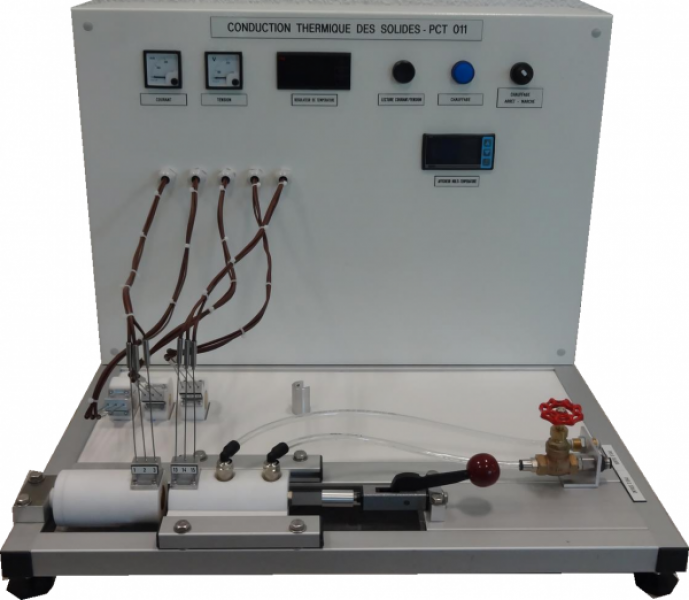

PCT 011Banc d'etude de la conduction thermique axiale

• Etude des échanges thermiques par conduction
• Etude des lois de conduction linéaire
• Détermination de la conductivité thermique de différents matériaux
• Etude de la résistance d’une surface de contact et de la variation
• Liste des gradients de température selon différents niveaux de transfert
• Etude de l’influence de l’ajout d’une pâte conductrice entre les échantillons et la source chaude

• Régulateur de température

Permet de réguler la température de la résistance

• Ampèremètre

Permet de mesurer le courant traversant la résistance

• Voltmètre

Permet de mesurer le courant traversant la résistance

• Echantillon + support

Zone de rangement des échantillons utilisés pour la conduction axiale

(inox D25mm, laiton D25 mm et laiton D15 mm)

• Module axiale – Source chaude

Composé d’un cylindre en laiton D25 mm équipé d’une cartouche chauffante

• Module axiale – Source froide

Composé d’un cylindre en laiton D25 mm équipé d’une circulation d’eau froide

• Commutateur

Mise sous tension du système

• Voyant de fonctionnement de la résistance
• Bouton poussoir

Permet de lire la puissance utilisée par la résistance sur le voltmètre et l’ampèremètre

• Afficheur multi-ligne de température
• Circuit de refroidissement (réseau)
• Levier maintien les modules axiaux

• Alimentation électrique : 230 V mono – 50 Hz – 16 A
• Alimentation en eau : 3 L/min – 3 bars
