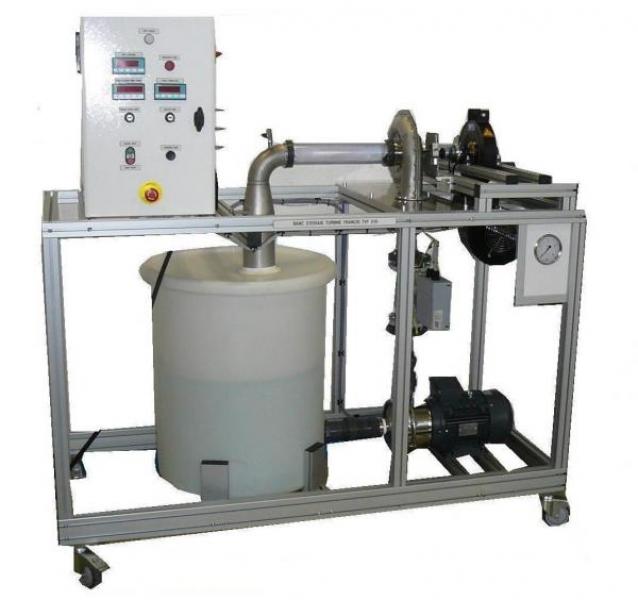

TVF 010Banc d'etude d'une turbine francis
Le banc TVF 010 permet l’étude d’une turbine hydraulique de type Francis.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’un système hydraulique de turbine Francis
- Mesures de tous les paramètres physiques de la turbine : pression d’eau, débit d’eau, vitesse de rotation, couple généré
- Tracé des courbes relatives aux turbomachines : couples, puissance hydraulique, puissance mécanique, rendement, débit en fonction de la vitesse de rotation pour différentes valeurs de la pression et de vannage
- Iso-rendement sur graphe débit en fonction de la vitesse de rotation.
- Visualisation des mouvements du fluide sur le cercle de vannage et sur le diffuseur en décharge
1. Turbine à action de type Francis Acier inoxydable Rendement maximum 30% Vitesse maximum de 3000tr/min 2. Frein électromagnétique 3. Tachymètre Capteur inductif NPN sur arbre de rotation 4. Capteur de couple Capteur de force 25 Kg 5. VentilateurDissipation de la chaleur du frein
- Alimentation électrique : 400 VAC – 50 Hz – 20 A
- Type d’alimentation électrique : 1 phase + Neutre + Terre.
- Alimentation en eau : remplissage cuve
- Capacité d’eau : 210 L
Applications pédagogiques
- Identification des composants d’un système hydraulique de turbine Francis
- Mesures de tous les paramètres physiques de la turbine : pression d’eau, débit d’eau, vitesse de rotation, couple généré
- Tracé des courbes relatives aux turbomachines : couples, puissance hydraulique, puissance mécanique, rendement, débit en fonction de la vitesse de rotation pour différentes valeurs de la pression et de vannage
- Iso-rendement sur graphe débit en fonction de la vitesse de rotation.
- Visualisation des mouvements du fluide sur le cercle de vannage et sur le diffuseur en décharge
Descriptif technique
1. Turbine à action de type Francis Acier inoxydable Rendement maximum 30% Vitesse maximum de 3000tr/min 2. Frein électromagnétique 3. Tachymètre Capteur inductif NPN sur arbre de rotation 4. Capteur de couple Capteur de force 25 Kg 5. VentilateurDissipation de la chaleur du frein
Utilités et dimensions
- Alimentation électrique : 400 VAC – 50 Hz – 20 A
- Type d’alimentation électrique : 1 phase + Neutre + Terre.
- Alimentation en eau : remplissage cuve
- Capacité d’eau : 210 L
