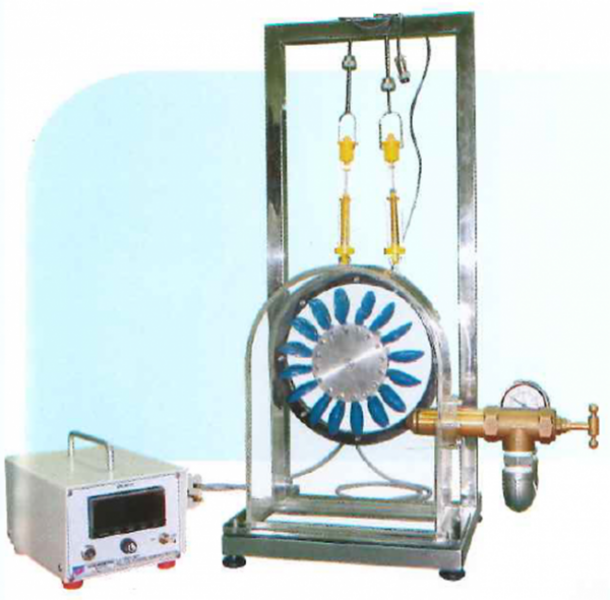

TVP 020Banc d'etude d'une turbine pelton
La TVP 020 est un banc permettant de représenter une turbine à action telle que la turbine Pelton.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- A utiliser avec le banc d’utilité UTL 015 ou UTL 050
- Etude de la structure et du fonctionnement d’une turbine Pelton
- Détermination du couple de rotation, puissance et du rendement
- Représentation graphique des courbes caractéristiques suivantes : couple, puissance et rendement
Force de freinage : 10 N
Pression : 0 – 1 bar
Tuyère à aiguille réglable
Diamètre du jet 10 mm
Puissance : 5W at 500 tr/min, environ 30 L/min, H=2m
Roue à aubes, 14 aubes
Largeur de l’aube : 33,5 mm
Diamètre extérieur : 132 mm
- Alimentation en eau : 30 L / min – 2 bars ou par le module UTL 015 ou UTL 050 en option (non inclus)
Applications pédagogiques
- A utiliser avec le banc d’utilité UTL 015 ou UTL 050
- Etude de la structure et du fonctionnement d’une turbine Pelton
- Détermination du couple de rotation, puissance et du rendement
- Représentation graphique des courbes caractéristiques suivantes : couple, puissance et rendement
Descriptif technique
Force de freinage : 10 N
Pression : 0 – 1 bar
Tuyère à aiguille réglable
Diamètre du jet 10 mm
Puissance : 5W at 500 tr/min, environ 30 L/min, H=2m
Roue à aubes, 14 aubes
Largeur de l’aube : 33,5 mm
Diamètre extérieur : 132 mm
Utilités et dimensions
- Alimentation en eau : 30 L / min – 2 bars ou par le module UTL 015 ou UTL 050 en option (non inclus)
