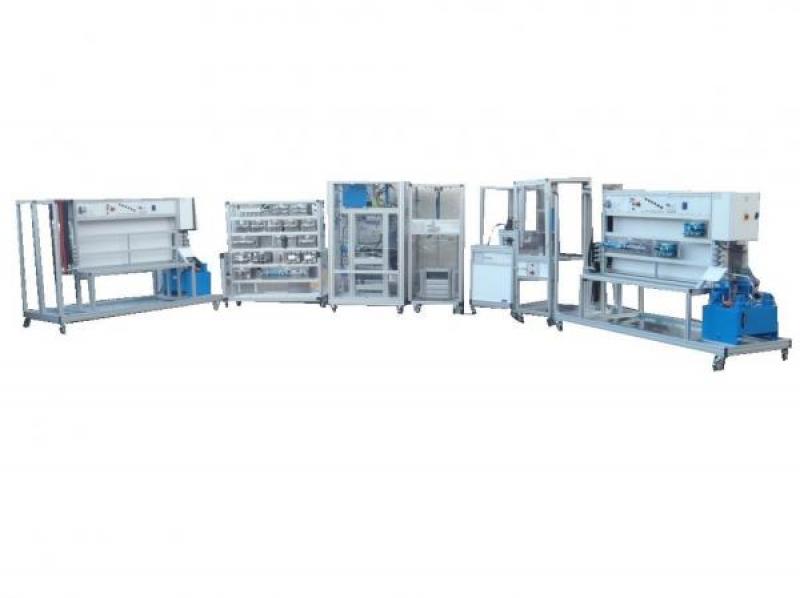

UAH 001Unité d’apprentissage de l’hydraulique Industrielle et mobile Tout Ou Rien et Proportionnelle

• Etude et caractérisation des fonctions élémentaires de gestion de débit (limitation, régulation, tout ou rien ou proportionnelle …)
• Etude et caractérisation des fonctions élémentaires de gestion de pression (limitation, régulation, séquences, équilibrage, retenue, accumulation, gestion tout ou rien et proportionnelle…)
• Etude et caractérisation des fonctions élémentaires de distribution et de sélection de circuit (clapets, valves, vannes, distributeurs tout ou rien ou proportionnelle, CETOP ou cartouches)
• Etude et caractérisation des actionneurs (vérin et moteurs, charges réelles fixes ou variables, …
• Etude et caractérisation de circuits constitués de combinaisons de fonctions hydrauliques élémentaires TOR
• Etude et caractérisation de circuits constitués de combinaisons de fonctions hydrauliques élémentaires TOR et proportionnelles (régulation de vitesse, position, et pression)
• Diagnostic et recherche de pannes.
• Maintenance préventive et entretien
• Sécurité et précautions d’usage associées à l’utilisation de l’énergie hydraulique.

Les bancs de la gamme UAH sont conçus pour servir de support aux activités de constitution des circuits hydrauliques ainsi que des circuits électriques de commande.

Ces bancs sont proposés en versions simple face(1 poste de travail par banc) ou à double face (2 postes de travail par banc), Tout Ou Rien (TOR) ou TOR + proportionnel.

Les bancs permettent entre autre :
• d’alimenter la centrale hydraulique tout en assurant la gestion des sécurités de fonctionnement associées.
• de réaliser l’intégration mécanique, hydraulique et électrique des composants modulaires de la gamme UAH
• de piloter la centrale hydraulique
• de réaliser la commande électrique, des composants hydrauliques modulaires.
Cette commande peut être réalise très simplement a l’aide de boutons poussoirs et de commutateurs situés sur le bandeau de commande du poste de travail, mais peut également être réalisée sous forme de cycles automatisés (automate intégré sur chaque poste de travail et fourni pré programmé, mais également avec logiciel, programme et cordon de programmation).
En usage proportionnel, la carte de régulation numérique (fournie avec le logiciel et les programmes de référence) permet de réguler les positions, vitesses, débit et pression.
L’afficheur LCD rétroéclairé de chaque poste de travail assure la fonction d’interface homme/machine ; les grandeurs mesurées, les numéros de programmes peuvent ainsi y être observés / paramétrés.

Un bac de rétention permet de collecter les gouttes d’huile générées au fil des manipulations

Un magasin de rangement des flexibles et des cordons électriques intégré au banc, permet en outre de disposer de l’ensemble requis pour les activités sur le banc.

Les bancs simple face sont en plus dotés d’un magasin de rangement de composants. Ce type de magasin est proposé en fourniture séparée dans la gamme (voir rubrique « magasins »)
