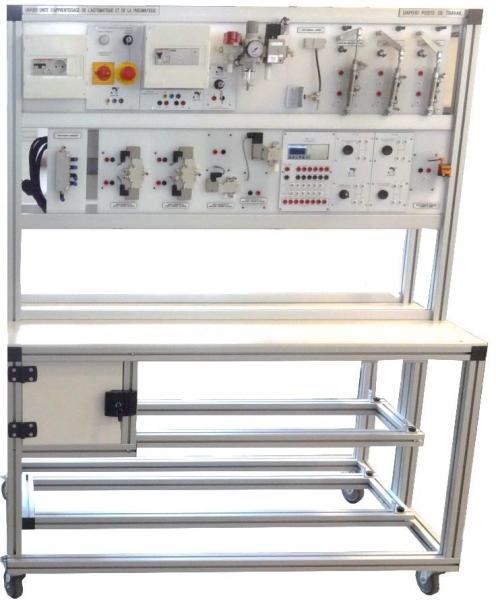

UDP 001Unité de découverte en pneumatique et automatisme double face

Solution prête à l’emploi comprenant un poste de travail mobile compacte double faces & ses modules additionnels Parfaite compatibilité avec les modules de la gamme électrotechnique UAEvous permettant de proposer des activités mixtes avec mise en œuvre d’actionneurs électriques & pneumatiques Structure légère & robuste

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Ce qu’est une chaine d’action simple & les différents éléments qui la composent
Les différents distributeurs : à commande manuelle, pneumatique ou électrique
Différents vérins, simple et double effet, iso ou compact
Différentes technologies de capteurs : optiques, inductifs, capacitifs, ILS
Des fonctions de bases : ET, OU, les clapets anti-retours
Le Réglage d’un débit, d’une pression
La mise en œuvre d’un pilotage manuel ou d’un cycle automatisé simple, intégrant boutonnerie de commande, automate, pré-actionneurs, actionneurs et capteurs
UFP001 : UNITE DE FORMATION EN PNEUMTIQUE & AUTOMATISME
UPP001 : UNITE DE PERFECTIONNEMENT EN PNEUMTIQUE & AUTOMATISME

Applications pédagogiques

Ce qu’est une chaine d’action simple & les différents éléments qui la composent
Les différents distributeurs : à commande manuelle, pneumatique ou électrique
Différents vérins, simple et double effet, iso ou compact
Différentes technologies de capteurs : optiques, inductifs, capacitifs, ILS
Des fonctions de bases : ET, OU, les clapets anti-retours
Le Réglage d’un débit, d’une pression
La mise en œuvre d’un pilotage manuel ou d’un cycle automatisé simple, intégrant boutonnerie de commande, automate, pré-actionneurs, actionneurs et capteurs
UFP001 : UNITE DE FORMATION EN PNEUMTIQUE & AUTOMATISME
UPP001 : UNITE DE PERFECTIONNEMENT EN PNEUMTIQUE & AUTOMATISME

Descriptif technique

1 POSTE de travaiL, pour chaque face : pupitre vertical de montage sans outil des modules, table de travail, rangements des accessoires à clef, zone de stockage des modules inutilisés
2 ALIMENTATIONS ELECTRIQUES 230VAC + 2 EN 24VDC : sectionneur, disjoncteur 30mA, voyant tension, mise en énergie à clef, douilles double puits, fusible
2 ALIMENTATIONS PNEUMATIQUES A CLEF : sectionneur à cadenas, filtre, régulateur, manomètre & mise en pression progressive
4 VERINS ISO DOUBLE EFFET + 2 VERINS ISO SIMPLE EFFET + 4 VERINS COMPACTS DOUBLE EFFET : tous équipés de régulateurs de débit, détecteurs ILS raccordements à douilles & clips pour montage rapide de capteurs de diverses technologies
2 CAPTEURS INDUCTIFS + 2 CAPACITIFS + 2 OPTIQUES
2 REGULATEURS DE PRESSION AVEC MANOMETRE
2 LOTS DE 10 Tés + 1 COURONNE DE TUYAU PU Ø6MM
2 CLAPETS ANTI-RETOUR + 2 FONCTIONS ‘ET’ & 2 ‘OU’
2 NOURRICES AVEC 5 ORIFICES AUTO-OBTURANTS
2 BOITIERS COMMANDE 2 BOUTONS POUSSOIRS 2 NO
2 BOITIERS COMMANDE 1 COMMUTATEUR 2NO + 1 BOUTON POUSSOIR 1NO/1NF
1 AUTOMATE 8E-6S RELAIS + LOGICIEL + CORDON
2 BOITIERS 2 BOUTONS POUSSOIR PNEUMATIQUE 2/2
2 BOITIERS 2 COMMUTATEURS 2 POSIT PNEUM 2/2
1 LOT DE 50 CORDONS DE 2.5MM2 Ø4MM : dimensions 50 à 100cm, rouge & noirs
2 DISTRIBUTEURS 3/2 MONO COMMANDE PNEUM
2 DISTRIBUTEURS 5/2 MONO COMMANDE PNEUM
1 ELECTRODISTRIBUTEUR 3/2 MONOSTABLE
2 ELECTRODISTRIBUTEURS 5/2 MONOSTABLE
2 ELECTRODISTRIBUTEURS 5/2 BISTABLE
2 DISTRIBUTEURS 3/2 BISTABLE CDE COMMUTATEUR
2 DISTRIBUTEURS 5/2 MONOSTABLE CDE POUSSOIR
2 DISTRIBUTEURS 5/2 BISTABLE CDE COMMUTATEUR.
