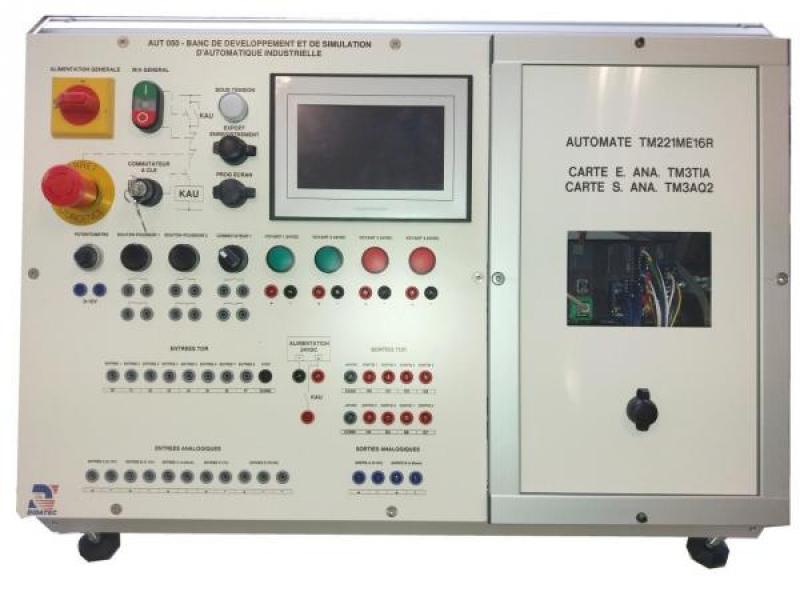

AUT 050Poste de développement et de simulation d'automatique industrielle
Le poste de développement et de simulation d’automatique industrielle AUT 050 est un poste de travail élève polyvalent permettant de réaliser de nombreux développements d’automatismes TOR, proportionnels, PID, ainsi que la programmation et l’exploitation d’un écran tactile couleur 7,5’’ suivant les options & équipement
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Programmation d’automate
- Programmation d’écran tactile industriel
- Câblage
- Fonctionnement autonome (simulation d’état part boutons et voyants)
- Fonctionnement en tant que maître d’une partie opérative
- Gestion des sécurités machine du point de vue automate
- Structure en aluminium anodisé sur pieds anti-dérapants. Panneaux de remplissage en aluminium, PVC et synoptique gravé sur face avant du pupitre
- Emplacement pour Module automate interchangeable. Cadre en aluminium anodisé. Face avant en polycarbonate. Face arrière intégrant le bornier et le connecteur de raccordement au poste AUT050.
Exemple de configuration avec un module automate AUT051 en option, vous disposez de :
ü Un Automate M221 Schneider fourni avec le logiciel de programmation SoMachine Basic : Ethernet, 8 entrées TOR / 8 Sorties TOR, 4 entrées Analogiques 0-10V/ 4-20mA / T°, 2 sorties ANA 0-10V / 4-20mA.
ü Un Connecteur de programmation en façade avec câble pour raccordement à un PC compatible.
ü Fichiers de développement API & IHM pour équipements complémentaires compatibles disponibles.
- Sectionneur de mise sous tension du poste, boutonnerie marche / arrêt général du poste avec autorisation de démarrage par commutateur a clef, et arrêt d’urgence.
- 2 boutons poussoir a contact NO + NC, 1 commutateur 2 positions à double contact NO+NC, 1 potentiomètre de génération de signal 0-10V, 4 voyants d’état 24V
- Douilles double puit pour câblage des boutons poussoirs, voyants…
- Douilles double puit raccordées aux entrées / sorties TOR / ANALOGIQUES de l’automate
- Douilles de distribution de l’alimentation 24Vdc (0V/ 24Vdc/ 24Vdc coupé par module de sécurité)
Ecran tactile 7’’ couleur fourni avec son logiciel d’exploitation. Programmation par cordon USB (prise de programmation sur face avant du pupitre) + exportation des fichiers CSV (tracés de courbes) issus de l’IHM, également sur port USB situé sur face avant du pupitre…
- Alimentation électrique : 230 Vac – 50 Hz – 6 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
Applications pédagogiques
- Programmation d’automate
- Programmation d’écran tactile industriel
- Câblage
- Fonctionnement autonome (simulation d’état part boutons et voyants)
- Fonctionnement en tant que maître d’une partie opérative
- Gestion des sécurités machine du point de vue automate
Descriptif technique
- Structure en aluminium anodisé sur pieds anti-dérapants. Panneaux de remplissage en aluminium, PVC et synoptique gravé sur face avant du pupitre
- Emplacement pour Module automate interchangeable. Cadre en aluminium anodisé. Face avant en polycarbonate. Face arrière intégrant le bornier et le connecteur de raccordement au poste AUT050.
Exemple de configuration avec un module automate AUT051 en option, vous disposez de :
ü Un Automate M221 Schneider fourni avec le logiciel de programmation SoMachine Basic : Ethernet, 8 entrées TOR / 8 Sorties TOR, 4 entrées Analogiques 0-10V/ 4-20mA / T°, 2 sorties ANA 0-10V / 4-20mA.
ü Un Connecteur de programmation en façade avec câble pour raccordement à un PC compatible.
ü Fichiers de développement API & IHM pour équipements complémentaires compatibles disponibles.
- Sectionneur de mise sous tension du poste, boutonnerie marche / arrêt général du poste avec autorisation de démarrage par commutateur a clef, et arrêt d’urgence.
- 2 boutons poussoir a contact NO + NC, 1 commutateur 2 positions à double contact NO+NC, 1 potentiomètre de génération de signal 0-10V, 4 voyants d’état 24V
- Douilles double puit pour câblage des boutons poussoirs, voyants…
- Douilles double puit raccordées aux entrées / sorties TOR / ANALOGIQUES de l’automate
- Douilles de distribution de l’alimentation 24Vdc (0V/ 24Vdc/ 24Vdc coupé par module de sécurité)
Ecran tactile 7’’ couleur fourni avec son logiciel d’exploitation. Programmation par cordon USB (prise de programmation sur face avant du pupitre) + exportation des fichiers CSV (tracés de courbes) issus de l’IHM, également sur port USB situé sur face avant du pupitre…
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 6 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
