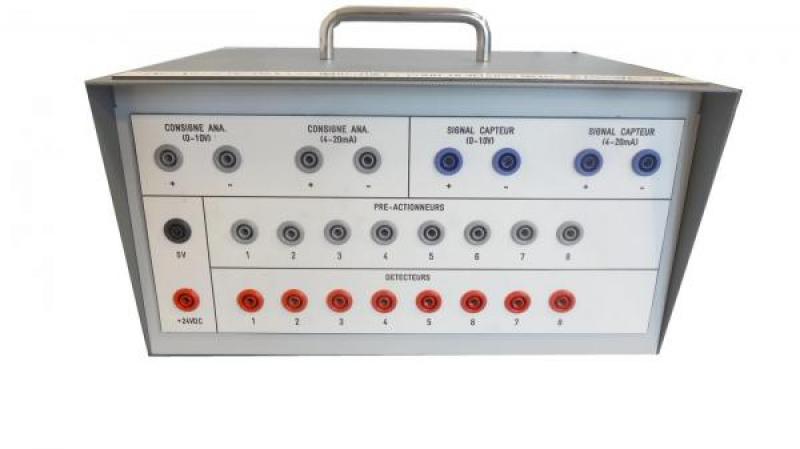

SIM 010Simulateur de process industriels pour développements d'automatismes

Le simulateur de process industriels pour développement d’automatismes SIM010 est utilisable en association avec le poste d’automatisme AUT050.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Simulation de process simples et séquentiels (remplissage de cuves à 1 pompe, à 3 pompes, regroupement de pièces avec comptage, filtration…)
Simulation de process de régulation (régulation de débit, régulation de niveau, …)

Applications pédagogiques

Simulation de process simples et séquentiels (remplissage de cuves à 1 pompe, à 3 pompes, regroupement de pièces avec comptage, filtration…)
Simulation de process de régulation (régulation de débit, régulation de niveau, …)

Descriptif technique

Boîtier du SIM 010, compatible avec AUT050
Alimentation du module depuis l’AUT050 (24Vdc)
Voies « signal capteur » : signal délivré issu de la simulation / simule la réponse de capteurs analogiques selon l’état du process (niveau de remplissage de cuve, pression…): 1 voie 0-10V, 1 voie 4-20mA / à raccorder aux entrées analogiques de l’automate de l’AUT050
Voies « consigne ana » : dédiées à la réception des consignes analogiques en provenance de l’automate (1 voie en 0-10V et 1 voie en 4-20mA / a connecter aux sorties analogiques de l’ automate de l’AUT050),
Voies « pré-actionneurs » : reçoivent les commandes en provenance des sorties relais de l’automate de l’AUT050 (permet de gérer la simulation de pré-actionneur, distributeur, contacteurs…)
Voies « détecteurs » : simulation de réponse de détecteurs TOR (à connecter aux entrées TOR de l’ automate de l’AUT050).
Connexion USB (pour raccordement à un PC) / simulation réalisée par fichiers exécutable)
Interface PC de la simulation (ici, régulation PID du niveau d’une cuve)
