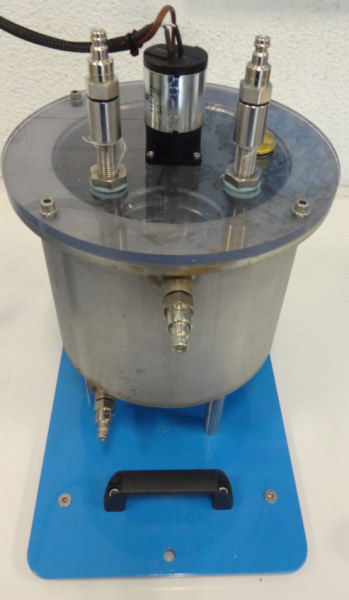

BET 015 – Échangeur de chaleur à double enveloppe

Thermodynamique Échanges thermiques

BET 015Échangeur de chaleur à double enveloppe

Le module BET 015 est un échangeur de chaleur à double enveloppe utilisé en combinaison avec l’unité d’alimentation BET 011, qui possède un circuit d’eau chaude et d’eau froide et tous les raccords nécessaires. Cet appareil d’essai s’avère parfait pour étudier le fonctionnement et le comportement en fonctionnement d’un

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Compatible avec le banc d’étude BET 011 :

  • Etude d’un échangeur de chaleur à faisceau tubulaire
  • Etude en fonctionnement d’un échangeur à double enveloppe
  • Etude d’un chauffage par double enveloppe
  • Etude d’un chauffage par serpentin
  • Influence d’un agitateur
  • Mesure des températures d’entrée et de sortie d’eau chaude et froide
  • Etablissement des bilans thermiques

Comparaison avec d’autres types d’échangeur de chaleur

Applications pédagogiques

Compatible avec le banc d’étude BET 011 :

  • Etude d’un échangeur de chaleur à faisceau tubulaire
  • Etude en fonctionnement d’un échangeur à double enveloppe
  • Etude d’un chauffage par double enveloppe
  • Etude d’un chauffage par serpentin
  • Influence d’un agitateur
  • Mesure des températures d’entrée et de sortie d’eau chaude et froide
  • Etablissement des bilans thermiques

Comparaison avec d’autres types d’échangeur de chaleur

Descriptif technique
  • Réservoir
    – Volume 3 L
  • Agitateur
    – Vitesse de rotation : 0…260 tr/min

Echangeur de chaleur à double
enveloppe à connecter sur BET 011

  • Echangeur par enveloppe
    – Acier inoxydable
    – Surface d’échange 800 cm²
  • Echangeur par serpentin
    – Acier inoxydable
    – Surface d’échange 500 cm²

Alimentation en eau froide avec le BET 011

Alimentation en eau chaude avec le BET 011

Mesure de la température avec le BET 011
– 4 sondes : entrées et sorties
– 1 sonde supplémentaire : plongeante dans le réservoir
– Thermocouple type T
– Entrée et sortie de chaque circuit de l’échangeur

Utilités et dimensions

avec les caractéristiques : 2 L/min – 3 bar
