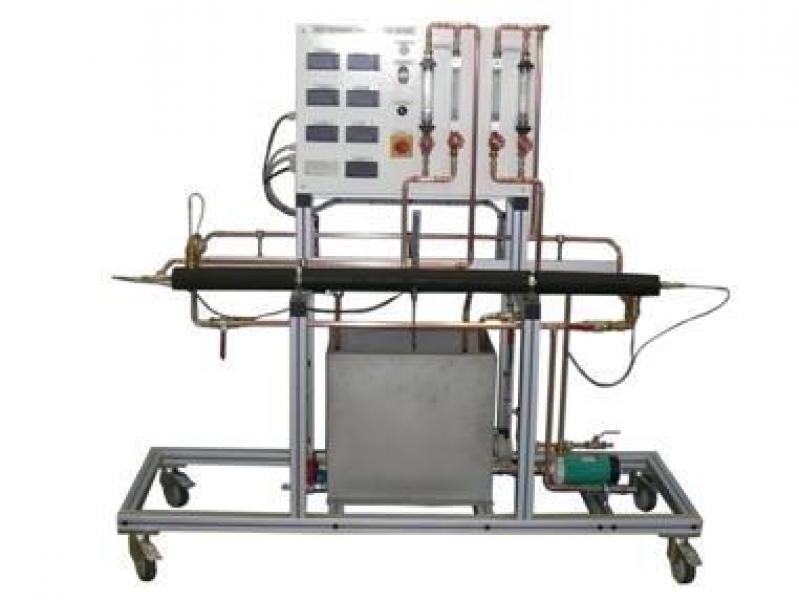

BET 040Banc d'etude d'un échangeur à tubes concentriques

• Etude d’un échangeur à tubes concentriques
• Comparaison d’une circulation à co-courant ou à contre-courant
• Mesures de températures et de débits
• Calcul de puissance thermique
• Calcul du coefficient d’échange
• Etude de l’influence des débits d’eau chaude et froide
• Mise en évidence des régimes laminaires et turbulents

• Echangeur de chaleur à tubes concentriques

Equipé de plusieurs mesures de température

• Réservoir en acier inoxydable d’eau chaude

Volume du réservoir 70 L

Résistance électrique de 3 kW pour chauffer l’eau

Sonde de niveau bas

Thermostat de sécurité

Sonde de température, thermocouple de type T

• Pompe centrifuge à entrainement magnétique

Débit maxi de 570 L/h

• Débitmètres d’eau chaude avec vanne de réglageà pointeau et vanne de sélection du débitmètre utilisé. Echelles : 0,2 – 3 L/min et 1 – 10 L/min
• Débitmètres d’eau froide avec vanne de réglageà pointeau et vanne de sélection du débitmètre utilisé. Echelles : 0,2 – 3 L/min et 1 – 10 L/min
• 6 thermocouples de type Tpour la mesure de la température de l’eau chaude et de l’eau froide en entrée, au milieu et à la sortie de l’échangeur

• Alimentation électrique : 230 VAC – 50 Hz – 32 A
• Type d’alimentation électrique : 1 phase+ Neutre + Terre
• Alimentation en eau froide : 20 L/min – 2 bars
• Evacuation d’eau froide : au niveau du sol
• Volume cuve d’eau chaude : 70 L
