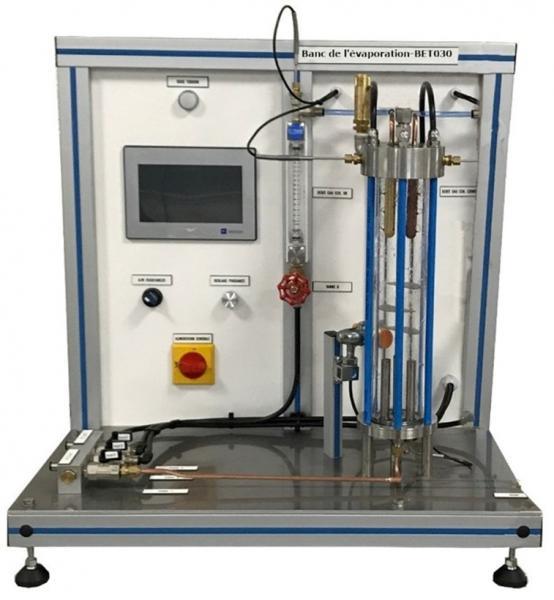

BET 030Principe de l'ebullition

Le banc BET030 permet l’étude de l’ébullition par une expérience sur le fluide r1233zd. Le fluide est contenu dans un réservoir qui peut etre mis sous pression. Une résistance chauffante situé dans le liquide déclenche l’ébullition dans différentes conditions. Un échangeur en partie supérieure permet de condenser les v

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Visualisation des différentes formes d’ébullition
Transfert de chaleur
Effet de la température et de la pression sur l’ébullition
Fonctionnement avec du fluide R1233zd

Applications pédagogiques

Visualisation des différentes formes d’ébullition
Transfert de chaleur
Effet de la température et de la pression sur l’ébullition
Fonctionnement avec du fluide R1233zd

Descriptif technique

Le banc est installé sur une structure en profilé aluminium équipé de quatre pieds anti dérapant et comprend :

Un cylindre de test en verre avec brides en acier inoxydable 304L de volume 2.8L comprenant :
-une résistance chauffante 300W avec sonde interne intégrée
-un échangeur à serpentin en cuivre refroidi par eau
-une sonde de température de vapeur (Pt100)
-une sonde de température de liquide (Pt100)
-un capteur de pression du cylindre (0-6 bars)
-du fluide R1233zd
-une soupape de sécurité tarée à 4 bars
-un pressostat de sécurité 3.8 bars
Un circuit d’eau de refroidissement comprenant :
-une vanne de réglage du débit d’eau a pointeau
-un débitmètre 0.05 à 1.8L/min
-une sonde de température en entrée de l’échangeur (Pt100)
-une sonde de température en sortie de l’échangeur (Pt100)
Un écran tactile couleur 7 pouces pour l’affichage des mesures sur un schéma de l’installation :
-4 sondes de température Pt100 (eau et fluide)
-1 sonde de température résistance chauffante (Tc type K)
-1 pression du cylindre
-1 débit d’eau de refroidissement
-1 puissance électrique de la résistance chauffante
Une zone de commande électrique comprenant :
-un sectionneur général d’alimentation électrique
-un voyant blanc de présence tension
-un bouton de mise en énergie de la machine
-un potentiomètre pour ajuster la puissance de chauffe de la résistance.
Un logiciel d’acquisition de données (voir détail page suivante)
