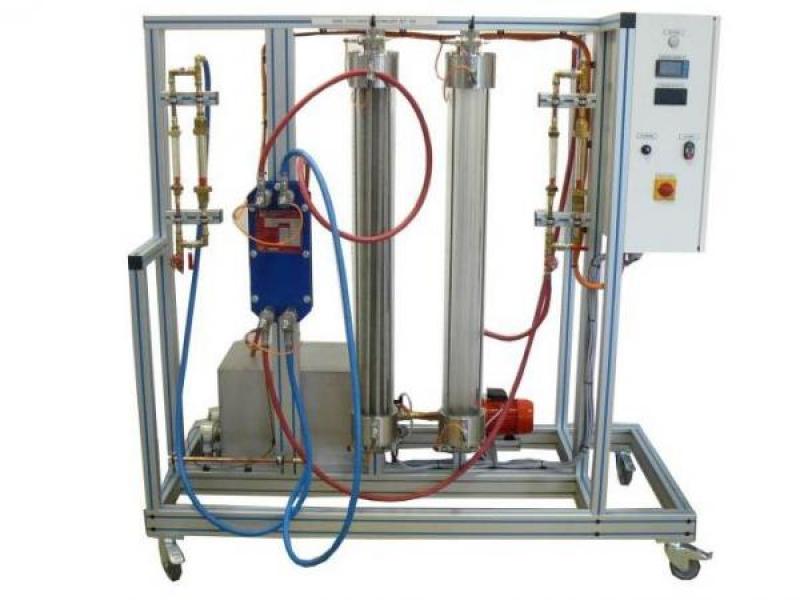

BET 100Banc d’etude de 3 échangeurs de chaleur

• Etude comparative de trois technologies d’échangeurs : plaques, faisceau tubulaire inox avec calandre verre, faisceau tubulaire verre avec calandre verre
• Comparaison d’une circulation à co-courant ou à contre-courant
• Possibilité d’échanger les flux chaud et froid
• Mesures de températures et de débits
• Calcul de puissance thermique
• Calcul du coefficient d’échange
• Etude de l’influence des débits d’eau chaude et froide

1. Débitmètres d’eau froide avec vanne de réglageà pointeau et vanne de sélection du débitmètre utilisé. Echelles : 15-150L/h et 100-1000 L/h.2. Echangeur à plaques inox, surface égale à 0.5 m²Equipé de quatre mesures de température en entrée et en sortie de l’eau froide et de l’eau chaude sélection du mode de circulation à l’aide de raccords rapides auto-obturant.3. Echangeur à faisceau tubulaire inox, surface égale à 0.5 m²minimum. Calandre en verre avec vanne de vidange en partie basse. Equipé de quatre mesures de température en entrée et en sortie de l’eau froide et de l’eau chaude sélection du mode de circulation à l’aide de raccords rapides auto-obturant4. Réservoir d’eau chaude en acier inoxydable avec couvercle.Volume utile : 100L. Résistances de chauffage : 15KW. Capteur de niveau bas et thermostat de sécurité intégrés5. Coffret électrique d’alimentation. Incluant : protections (disjoncteurs…) sectionneur d’alimentation, bouton de mise en marche, indicateur multi voies pour les sondes de température des échangeurs et indicateur /régulation de température du réservoir avec thermostat

• Alimentation électrique : 400 VAC – 50 Hz – 32 A
• Type d’alimentation électrique : 3phase(s) + Neutre + Terre.
• Alimentation en eau froide : 20 L/min – 2 bars
• Evacuation d’eau froide : au niveau du sol
• Volume cuve d’eau chaude : 100 L
