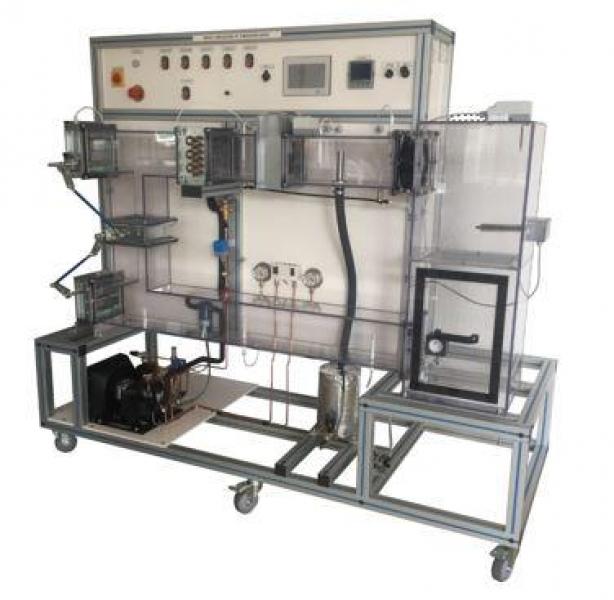

CRA 520Modèle d'installation de climatisation
Le banc CRA520 permet l’étude d’une centrale de traitement d’air de type simple flux (un ventilateur). Elle comporte les éléments classiques d’un réseau de traitement, à savoir : une batterie froide, un groupe frigorifique, un humidificateur, une batterie chaude, un ventilateur de soufflage, une enceinte avec simulatio
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’une installation de climatisation à taille réduite
- Mettre en service une installation de climatisation
- Mesurer les paramètres (température, humidité..) et comprendre les phases de traitement de l’air
- Appréhender les différents modes de fonctionnement (air neuf, air mélangé et recyclage)
- Représentation du cycle de l’air sur un diagramme de l’air humide avec les différents modes de fonctionnement
- Représentation du cycle frigorifique sur un diagramme pression enthalpie
- Analyse du fonctionnement et calcul des échanges et des bilans thermiques
- Influence d’une charge thermique dans l’enceinte
Registre de mélange avec commande électrique et indication de position. Le registre est composé de 3 volets : air neuf, mélange et air extrait
Batterie froide à ailettes placée dans la gaine de traitement de l’air.
Groupe frigorifique complet de puissance 350W à 5°C
Le groupe comprend tous les accessoires nécessaires au fonctionnement :
Condenseur à air, réservoir de liquide, détendeur thermostatique, pressostat de sécurité HBP, manomètre basse pression, manomètre haute pression.
Bac de récupération des condensats en partie basse
Débit de vapeur réglable
Puissance : 400W
Injecteur de vapeur
Résistances de chauffage à cartouches (x6)
Puissance totale : 360W
Ventilateur axial
Une charge pour l’humidification
Une charge thermique
- Alimentation électrique : 230 Vac – 50 Hz – 20 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Alimentation en eau : 0.5 L/min – 1 bars
- Evacuation d’eau : au niveau du sol
Applications pédagogiques
- Identification des composants d’une installation de climatisation à taille réduite
- Mettre en service une installation de climatisation
- Mesurer les paramètres (température, humidité..) et comprendre les phases de traitement de l’air
- Appréhender les différents modes de fonctionnement (air neuf, air mélangé et recyclage)
- Représentation du cycle de l’air sur un diagramme de l’air humide avec les différents modes de fonctionnement
- Représentation du cycle frigorifique sur un diagramme pression enthalpie
- Analyse du fonctionnement et calcul des échanges et des bilans thermiques
- Influence d’une charge thermique dans l’enceinte
Descriptif technique
Registre de mélange avec commande électrique et indication de position. Le registre est composé de 3 volets : air neuf, mélange et air extrait
Batterie froide à ailettes placée dans la gaine de traitement de l’air.
Groupe frigorifique complet de puissance 350W à 5°C
Le groupe comprend tous les accessoires nécessaires au fonctionnement :
Condenseur à air, réservoir de liquide, détendeur thermostatique, pressostat de sécurité HBP, manomètre basse pression, manomètre haute pression.
Bac de récupération des condensats en partie basse
Débit de vapeur réglable
Puissance : 400W
Injecteur de vapeur
Résistances de chauffage à cartouches (x6)
Puissance totale : 360W
Ventilateur axial
Une charge pour l’humidification
Une charge thermique
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 20 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Alimentation en eau : 0.5 L/min – 1 bars
- Evacuation d’eau : au niveau du sol
