TCP 300Démonstration du cycle frigorifique (air/eau) réversible

• Identification des composants d’une installation de pompe à chaleur air/eau réversible
• Visualisation de la mise en œuvre du système
• Visualisation de la transformation du fluide frigorigène au travers des calandres en verre (évaporation ou condensation)
• Mise en marche, utilisation, et réglages
• Etude de la réversibilité du cycle
• Mesure des différents paramètres de fonctionnement (consommation électrique, température du fluide frigorigène et de l’eau, pressions)
• Analyse de l’efficacité énergétique du système et tracer du cycle frigorifique sur diagramme enthalpique

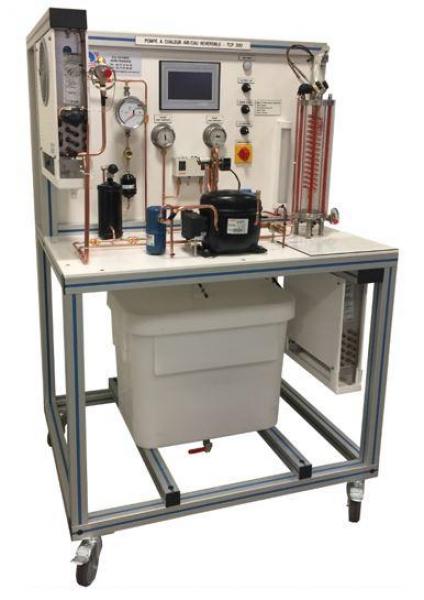

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein. Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.
1. Compresseur hermétique à piston 408W pour un régime 7.2°C/55°C
2. Manomètre haute pression R134a avec double échelle température/pression
3. Echangeurs :
-Calandre en verre résistant (pression et température)
-Volume de l’échangeur : 1.19L
-Circulation du fluide entre la calandre et le serpentin
-éclairage arrière par lampe LED (améliore la visualisation)
4. Vanne d’inversion du cycle
5. Bouteille réservoir de liquide en acier volume 0.7L avec vanne de service
6. Filtre déshydrateur
7. Voyant d’état du fluide
8. Débitmètre de fluide frigorigène R134a à aiguille avec transmission magnétique
9. Détendeur thermostatique à égalisation de pression interne

• Alimentation électrique : 230 Vac – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre
• Alimentation en eau : remplissage (70L)
• Dimensions: (LxlxH mm): 1000 x 800 x 1510
• Poids (Kg): 110
