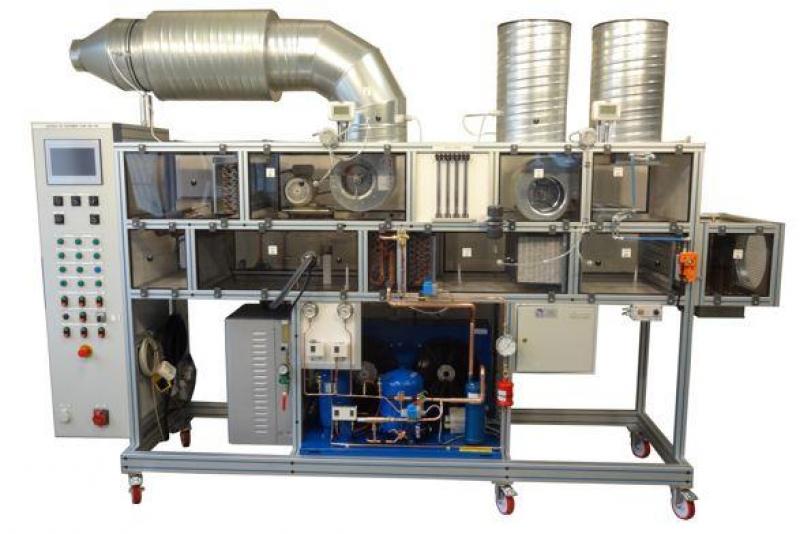

CRA 546Centrale de traitement d'air instrumentée
Le banc CRA546 permet l’étude d’une centrale de traitement d’air industrielle de type double flux (deux ventilateurs). Elle comporte les éléments classiques d’un réseau de traitement, à savoir : des filtres, deux batteries froides (eau et détente directe), un groupe frigorifique à détente directe, un humidificateur, de
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’une centrale de traitement d’air double flux.
- Mise en service et contrôles de fonctionnement d’une centrale.
- Mesures des paramètres de fonctionnement (température d’air, hygrométrie de l’air, vitesse de l’air, pression différentielle).
- Etude des échanges thermiques et transformation de l’air (batterie chaude électrique, batterie chaude à eau, batterie froide à eau, batterie froide à détente directe, humidificateur).
- Tracé du cycle de l’air sur un diagramme psychrométrique.
- Tracé de la courbe caractéristique du ventilateur (pression en fonction du débit)
- Maintenance du filtre à air (mesure des pertes de charge, opération de changement du filtre)
- Maintenance du pare gouttelette (dépose, nettoyage, pose)
- Maintenance du groupe de ventilation (dépose de la courroie, pose d’une nouvelle courroie, réglage de l’alignement et de la tension)
- Bilan thermique de l’installation
- Batterie chaude pour la simulation d’air neuf
- Batterie électrique avec thermostat de sécurité
- Trois étages de puissance : 2.5KW ou 5KW ou 7.5KW
- Registres de mélange d’air entre l’air neuf et l’air recyclé
- système composé de trois registres (air neuf, air mélangé, air extrait)
- ajustement automatique de la position par servomoteur (pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206)
- registres liés par une tringlerie articulée
- Filtres à air
- système composé de deux filtres (1 opacimétrique et 1 gravimétrique)
- les filtres sont démontables
- Pressostat différentiel avec report d’alarme sur l’écran tactile (encrassement filtre).
- Batterie froide à eau
- Vanne de régulation trois voies pour le pilotage de la puissance de la batterie (5) (pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206)
- Batterie froide à détente directe avec groupe frigorique comprenant :
- un groupe de condensation de puissance 6.5kW ennviron
- un jeu de pressostat pour une régulation pump down et la sécurité
- un circuit frigorifique complet avec détendeur, vanne de régulation de charge, bouteille anti coup de liquide, voyant, déshydrateur…
- un thermostat antigel
- pilotage manuel par commutateur ou automatique depuis régulation optionnelle RTC206)
- Humidificateur vapeur avec débit ajustable 0-100%
- pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206
- production de vapeur : 5kg/h
- remplissage et purge de déconcentration automatique
- Rampe vapeur en acier inoxydable avec évacuation des condensats.
- Buse de laveur d’air avec vanne de réglage du débit et débitmètre à flotteur (1.2-12L/h)
Alimentation en eau comprenant une vanne d’arrêt, un filtre 25µ et un manomètre de pression (0-6bars)
- Pare-gouttelette en acier inoxydable démontable
- Batterie chaude électrique pour le traitement d’air
- Batterie électrique avec thermostat de sécurité
- puissance ajustable de 0 à 100% (0 à 6.5KW)
- pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206
- Batterie chaude à eau
- Vanne de régulation trois voies pour le pilotage de la batterie chaude (11) (pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206)
- Ventilateur de soufflage
- accouplement du moteur et du ventilateur par système poulies-courroie
- moteur à vitesse variable de puissance 1.1KW monté sur une platine avec tendeur
- ventilateur centrifuge (70mmH2O-2900m3/h)
- pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206
- Pressostat différentiel avec report d’alarme sur l’écran tactile (pas de débit)
- Gaine de soufflage en acier galvanisé avec piège à sons et prise de mesure pour le débit d’air.
- Ventilateur de reprise
- accouplement du moteur et du ventilateur direct
- moteur à vitesse variable de puissance 0.75KW
- ventilateur centrifuge
- Prises de mesures pour les pertes de charge des filtres (points de raccordement de l’appareil portable fourni)
- Alimentation électrique : 400 Vac – 50 Hz – 63A
- Alimentation en eau : 1 L/min – 2 bars
- Evacuation d’eau : bac au niveau du sol
- Connection des réseaux d’air sur machine en Ø355mm
Applications pédagogiques
- Identification des composants d’une centrale de traitement d’air double flux.
- Mise en service et contrôles de fonctionnement d’une centrale.
- Mesures des paramètres de fonctionnement (température d’air, hygrométrie de l’air, vitesse de l’air, pression différentielle).
- Etude des échanges thermiques et transformation de l’air (batterie chaude électrique, batterie chaude à eau, batterie froide à eau, batterie froide à détente directe, humidificateur).
- Tracé du cycle de l’air sur un diagramme psychrométrique.
- Tracé de la courbe caractéristique du ventilateur (pression en fonction du débit)
- Maintenance du filtre à air (mesure des pertes de charge, opération de changement du filtre)
- Maintenance du pare gouttelette (dépose, nettoyage, pose)
- Maintenance du groupe de ventilation (dépose de la courroie, pose d’une nouvelle courroie, réglage de l’alignement et de la tension)
- Bilan thermique de l’installation
Descriptif technique
- Batterie chaude pour la simulation d’air neuf
- Batterie électrique avec thermostat de sécurité
- Trois étages de puissance : 2.5KW ou 5KW ou 7.5KW
- Registres de mélange d’air entre l’air neuf et l’air recyclé
- système composé de trois registres (air neuf, air mélangé, air extrait)
- ajustement automatique de la position par servomoteur (pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206)
- registres liés par une tringlerie articulée
- Filtres à air
- système composé de deux filtres (1 opacimétrique et 1 gravimétrique)
- les filtres sont démontables
- Pressostat différentiel avec report d’alarme sur l’écran tactile (encrassement filtre).
- Batterie froide à eau
- Vanne de régulation trois voies pour le pilotage de la puissance de la batterie (5) (pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206)
- Batterie froide à détente directe avec groupe frigorique comprenant :
- un groupe de condensation de puissance 6.5kW ennviron
- un jeu de pressostat pour une régulation pump down et la sécurité
- un circuit frigorifique complet avec détendeur, vanne de régulation de charge, bouteille anti coup de liquide, voyant, déshydrateur…
- un thermostat antigel
- pilotage manuel par commutateur ou automatique depuis régulation optionnelle RTC206)
- Humidificateur vapeur avec débit ajustable 0-100%
- pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206
- production de vapeur : 5kg/h
- remplissage et purge de déconcentration automatique
- Rampe vapeur en acier inoxydable avec évacuation des condensats.
- Buse de laveur d’air avec vanne de réglage du débit et débitmètre à flotteur (1.2-12L/h)
Alimentation en eau comprenant une vanne d’arrêt, un filtre 25µ et un manomètre de pression (0-6bars)
- Pare-gouttelette en acier inoxydable démontable
- Batterie chaude électrique pour le traitement d’air
- Batterie électrique avec thermostat de sécurité
- puissance ajustable de 0 à 100% (0 à 6.5KW)
- pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206
- Batterie chaude à eau
- Vanne de régulation trois voies pour le pilotage de la batterie chaude (11) (pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206)
- Ventilateur de soufflage
- accouplement du moteur et du ventilateur par système poulies-courroie
- moteur à vitesse variable de puissance 1.1KW monté sur une platine avec tendeur
- ventilateur centrifuge (70mmH2O-2900m3/h)
- pilotage manuel par potentiomètre ou automatique depuis régulation optionnelle RTC206
- Pressostat différentiel avec report d’alarme sur l’écran tactile (pas de débit)
- Gaine de soufflage en acier galvanisé avec piège à sons et prise de mesure pour le débit d’air.
- Ventilateur de reprise
- accouplement du moteur et du ventilateur direct
- moteur à vitesse variable de puissance 0.75KW
- ventilateur centrifuge
- Prises de mesures pour les pertes de charge des filtres (points de raccordement de l’appareil portable fourni)
Utilités et dimensions
- Alimentation électrique : 400 Vac – 50 Hz – 63A
- Alimentation en eau : 1 L/min – 2 bars
- Evacuation d’eau : bac au niveau du sol
- Connection des réseaux d’air sur machine en Ø355mm
