GEG 106Groupe d'eau glacée réversible

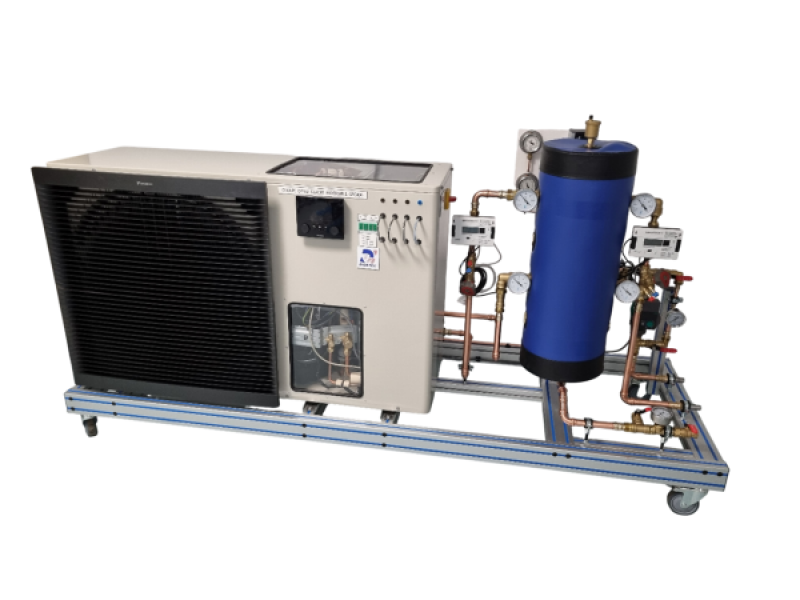

Le Banc GEG 106 permet l’étude d’un système de production d’eau glacée industriel. Il est composé d’un groupe à eau glacée réversible, d’un ballon tampon et de l’instrumentation nécessaire à l’étude complète du système.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’un groupe de production d’eau glacée
- Mise en service et réglage
- Vérification du fonctionnement du système
- Etude du cycle thermodynamique du fluide frigorigène
- Evaluation des coefficients de performance – Bilans énergétiques aux échangeurs.
Structure
– Le groupe d’eau glacée est installé sur un châssis en profilé aluminium anodisé équipé de quatre roulettes directionnelles à frein
Groupe d’eau glacée réversible
– Puissance frigorifique : 9kw
– Compresseur scroll hermétique avec variation de vitesse inverter
– Ventilateur de condenseur à vitesse variable
– Détendeur
– Vanne d’inversion de cycle
– Echangeur à plaque et pompe de circulation d’eau
– Vanne de remplissage en eau avec manomètre
– Parois transparentes pour visualiser l’intérieur du système
– Lampes fluorescentes pour l’éclairage de l’intérieur
– Régulateur numérique pour la gestion des modes de fonctionnement et de la température de consigne
Ballon tampon
– Matériau : Acier
– Volume : 25L
– Purgeur d’air automatique en point haut
– Jacquette de protection bleu
– Vanne de vidange en point bas Circuit hydraulique
– Deux raccords rapides auto-obturant pour le raccordement en eau vers les autres unités
– Circuit hydraulique primaire avec vanne d’équilibrage
– Circuit hydraulique secondaire avec vanne d’équilibrage et circulateur
– Circuit de remplissage avec vanne d’arrêt et manomètre
Instrumentation
– Deux compteurs d’énergie mesurant le débit
– Quatre thermomètres à cadran 0-60°C
– Un manomètre de pression d’eau 0-4 bars
– Manomètre basse pression fluide frigo avec double échelle température/pression
– Manomètre haute pression fluide frigo avec double échelle température/pression
– Un thermomètre portable avec sonde de contact et sonde d’ambiance
– Quatre thermocouples placés sur le circuit froid et liés à des connecteurs en face avant
– Quatre douilles de mesure de la tension d’alimentation
– Quatre fils pour la mesure du courant consommé
– Un multimètre avec pince ampèremétrique
- Alimentation électrique : 400 Vac – 50 Hz – 16 A
- Type d’alimentation électrique : 3phase(s) + Neutre + Terre.
- Alimentation en eau : remplissage – 2 bars
- Dimensions: (LxlxH mm): 2100 x 500 x 1700
- Poids (Kg): 250
Applications pédagogiques
- Identification des composants d’un groupe de production d’eau glacée
- Mise en service et réglage
- Vérification du fonctionnement du système
- Etude du cycle thermodynamique du fluide frigorigène
- Evaluation des coefficients de performance – Bilans énergétiques aux échangeurs.
Descriptif technique
Structure
– Le groupe d’eau glacée est installé sur un châssis en profilé aluminium anodisé équipé de quatre roulettes directionnelles à frein
Groupe d’eau glacée réversible
– Puissance frigorifique : 9kw
– Compresseur scroll hermétique avec variation de vitesse inverter
– Ventilateur de condenseur à vitesse variable
– Détendeur
– Vanne d’inversion de cycle
– Echangeur à plaque et pompe de circulation d’eau
– Vanne de remplissage en eau avec manomètre
– Parois transparentes pour visualiser l’intérieur du système
– Lampes fluorescentes pour l’éclairage de l’intérieur
– Régulateur numérique pour la gestion des modes de fonctionnement et de la température de consigne
Ballon tampon
– Matériau : Acier
– Volume : 25L
– Purgeur d’air automatique en point haut
– Jacquette de protection bleu
– Vanne de vidange en point bas Circuit hydraulique
– Deux raccords rapides auto-obturant pour le raccordement en eau vers les autres unités
– Circuit hydraulique primaire avec vanne d’équilibrage
– Circuit hydraulique secondaire avec vanne d’équilibrage et circulateur
– Circuit de remplissage avec vanne d’arrêt et manomètre
Instrumentation
– Deux compteurs d’énergie mesurant le débit
– Quatre thermomètres à cadran 0-60°C
– Un manomètre de pression d’eau 0-4 bars
– Manomètre basse pression fluide frigo avec double échelle température/pression
– Manomètre haute pression fluide frigo avec double échelle température/pression
– Un thermomètre portable avec sonde de contact et sonde d’ambiance
– Quatre thermocouples placés sur le circuit froid et liés à des connecteurs en face avant
– Quatre douilles de mesure de la tension d’alimentation
– Quatre fils pour la mesure du courant consommé
– Un multimètre avec pince ampèremétrique
Utilités et dimensions
- Alimentation électrique : 400 Vac – 50 Hz – 16 A
- Type d’alimentation électrique : 3phase(s) + Neutre + Terre.
- Alimentation en eau : remplissage – 2 bars
- Dimensions: (LxlxH mm): 2100 x 500 x 1700
- Poids (Kg): 250
