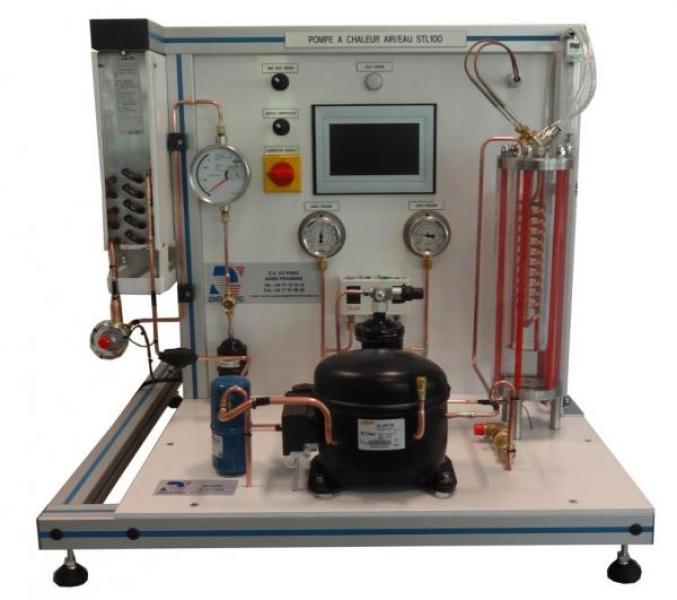

STL 100Démonstration du cycle frigorifique (air/eau)

Le banc STL100 permet l’étude d’un cycle frigorifique.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants du circuit d’une pompe à chaleur air/eau
Visualisation de la condensation du fluide dans un échangeur en verre
Etude du cycle thermodynamique de la pompe à chaleur.
Mesure de rendement d’un cycle frigorifique
Détermination des bilans énergétiques du condenseur, de l’évaporateur et de l’ensemble pompe à chaleur.
Comparaison du cycle de compression de vapeur établi par manipulation avec le cycle idéal sur diagramme pression-enthalpie

Applications pédagogiques

Identification des composants du circuit d’une pompe à chaleur air/eau
Visualisation de la condensation du fluide dans un échangeur en verre
Etude du cycle thermodynamique de la pompe à chaleur.
Mesure de rendement d’un cycle frigorifique
Détermination des bilans énergétiques du condenseur, de l’évaporateur et de l’ensemble pompe à chaleur.
Comparaison du cycle de compression de vapeur établi par manipulation avec le cycle idéal sur diagramme pression-enthalpie

Descriptif technique

Le banc est installé sur une structure en profilé aluminium équipé de quatre pieds anti dérapant.
Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.

Compresseur hermétique à piston 408W pour un régime 7.2°C/55°C
2. Manomètre Haute pression R134a avec double échelle température/pression
3. Soupape de sécurité haute pression
4. Condenseur eau/R134a
-Calandre en verre résistant (pression et température)
-Serpentin en cuivre
-Volume de l’échangeur : 1.19L
-Circulation du fluide entre la calandre et le serpentin
-éclairage arrière par néon (améliore la visualisation)
5. Débitmètre eau à flotteur

Utilités et dimensions
