CRA 525Centrale de traitement d'air basique

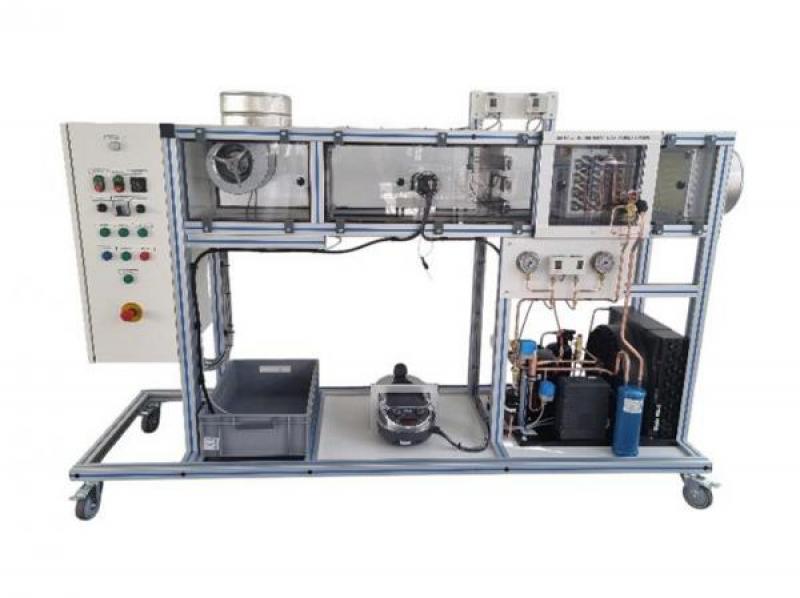

Le banc CRA525 permet l’étude d’une centrale de traitement d’air industrielle de type simple flux (un ventilateur). Elle comporte les éléments classiques d’un réseau de traitement, à savoir : des filtres, une batterie froide, un groupe frigorifique, un humidificateur, une batterie chaude, un ventilateur de soufflage.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’une centrale de traitement d’air et d’un groupe frigorifique a détente directe.
- Mise en service et contrôles de fonctionnement d’une centrale.
- Mesures des paramètres de fonctionnement (température d’air, hygrométrie de l’air, vitesse de l’air, pression différentielle).
- Etude des échanges thermiques et transformation de l’air (batterie chaude électrique, batterie froide à détente directe, humidificateur).
- Tracé du cycle de l’air sur un diagramme psychrométrique.
- Tracé de la courbe caractéristique du ventilateur (pression en fonction du débit)
- Etude du cycle frigorifique et tracé du cycle sur un diagramme enthalpique
1. Filtration
Un filtre grossier gravimétrique
Un filtre fin opacimétrique
2. Batterie froide avec groupe frigorifique
Batterie froide à ailettes placée dans la gaine de traitement de l’air.
Groupe frigorifique complet
Le groupe comprend tous les accessoires nécessaires au fonctionnement :
Condenseur à air, variateur pressostatique HP, réservoir de liquide, détendeur thermostatique, bouteille anti coup de liquide, pressostat de sécurité HBP, vanne de régulation de puissance, manomètre basse pression, manomètre haute pression.
Bac de récupération des condensats en partie basse
3. Batterie électrique de chauffage
Résistances de chauffage à ailettes
Puissance réglable de 0 à 100% 4. Humidificateur à vapeur
Rampe de vapeur en acier inoxydable
Récupération des condensats dans un bac
Bac d’alimentation en eau
5. Ventilateur
Ventilateur avec moteur intégré
Débit nominal : 1500 m3/h-400Pa
Variation de vitesse de 0% à 100%
6. Instrumentation
1 manomètre HP sur le circuit frigorifique
1 manomètre BP sur le circuit frigorifique
1 thermomètre portable avec sonde filaire thermocouple et sonde de contact
1 thermo hygromètre portable
1 anémomètre portable
1 manomètre différentiel portable
7. Châssis en profilés aluminium vissé
La structure est en profilé aluminium anodisé vissé équipé de quatre roulettes directionnelles avec frein
Panneaux latéraux de la gaine de traitement transparents et démontables avec trous pour l’insertion des sondes des appareils de mesure portables.
8. Coffret électrique de l’installation :
La machine comporte un coffret électrique conforme aux normes européennes. Il contient au minimum :
-un sectionneur général d’alimentation
-un disjoncteur différentiel 30mA
-le relayage et les disjoncteurs nécessaires au fonctionnement
-la boutonnerie et les voyants nécessaires au fonctionnement
-un bouton d’arrêt d’urgence
-un potentiomètre gradué de 0 à 100% pour le pilotage du ventilateur de soufflage
- Alimentation électrique : 230 Vac – 50 Hz – 16 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Alimentation en eau : remplissage du bac de l’humidificateur
- Dimensions: (LxlxH mm): 2000 x 650 x 1470
- Poids (Kg): 100
Applications pédagogiques
- Identification des composants d’une centrale de traitement d’air et d’un groupe frigorifique a détente directe.
- Mise en service et contrôles de fonctionnement d’une centrale.
- Mesures des paramètres de fonctionnement (température d’air, hygrométrie de l’air, vitesse de l’air, pression différentielle).
- Etude des échanges thermiques et transformation de l’air (batterie chaude électrique, batterie froide à détente directe, humidificateur).
- Tracé du cycle de l’air sur un diagramme psychrométrique.
- Tracé de la courbe caractéristique du ventilateur (pression en fonction du débit)
- Etude du cycle frigorifique et tracé du cycle sur un diagramme enthalpique
Descriptif technique
1. Filtration
Un filtre grossier gravimétrique
Un filtre fin opacimétrique
2. Batterie froide avec groupe frigorifique
Batterie froide à ailettes placée dans la gaine de traitement de l’air.
Groupe frigorifique complet
Le groupe comprend tous les accessoires nécessaires au fonctionnement :
Condenseur à air, variateur pressostatique HP, réservoir de liquide, détendeur thermostatique, bouteille anti coup de liquide, pressostat de sécurité HBP, vanne de régulation de puissance, manomètre basse pression, manomètre haute pression.
Bac de récupération des condensats en partie basse
3. Batterie électrique de chauffage
Résistances de chauffage à ailettes
Puissance réglable de 0 à 100% 4. Humidificateur à vapeur
Rampe de vapeur en acier inoxydable
Récupération des condensats dans un bac
Bac d’alimentation en eau
5. Ventilateur
Ventilateur avec moteur intégré
Débit nominal : 1500 m3/h-400Pa
Variation de vitesse de 0% à 100%
6. Instrumentation
1 manomètre HP sur le circuit frigorifique
1 manomètre BP sur le circuit frigorifique
1 thermomètre portable avec sonde filaire thermocouple et sonde de contact
1 thermo hygromètre portable
1 anémomètre portable
1 manomètre différentiel portable
7. Châssis en profilés aluminium vissé
La structure est en profilé aluminium anodisé vissé équipé de quatre roulettes directionnelles avec frein
Panneaux latéraux de la gaine de traitement transparents et démontables avec trous pour l’insertion des sondes des appareils de mesure portables.
8. Coffret électrique de l’installation :
La machine comporte un coffret électrique conforme aux normes européennes. Il contient au minimum :
-un sectionneur général d’alimentation
-un disjoncteur différentiel 30mA
-le relayage et les disjoncteurs nécessaires au fonctionnement
-la boutonnerie et les voyants nécessaires au fonctionnement
-un bouton d’arrêt d’urgence
-un potentiomètre gradué de 0 à 100% pour le pilotage du ventilateur de soufflage
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 16 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Alimentation en eau : remplissage du bac de l’humidificateur
- Dimensions: (LxlxH mm): 2000 x 650 x 1470
- Poids (Kg): 100
