CRA 530 – Centrale de traitement basique avec mélange

Énergétique Climatisation

CRA 530Centrale de traitement basique avec mélange

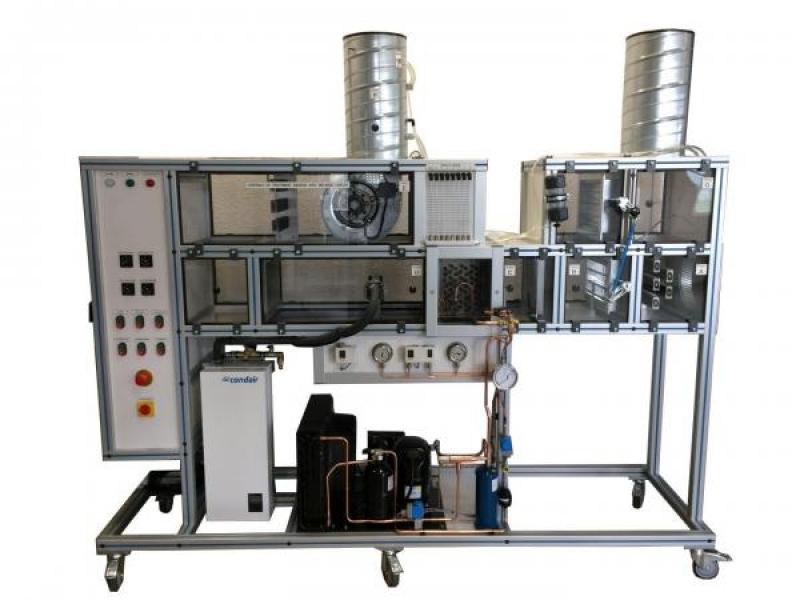

Le banc CRA530 permet l’étude d’une centrale de traitement d’air industrielle de type simple flux (un ventilateur). Elle comporte les éléments classiques d’un réseau de traitement, à savoir : des filtres, une batterie froide, un groupe frigorifique, un humidificateur, une batterie chaude, un ventilateur de soufflage et

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Identification des composants d’une centrale de traitement d’air et d’un groupe frigorifique a détente directe.
  • Mise en service et contrôles de fonctionnement d’une centrale.
  • Mesures des paramètres de fonctionnement (température d’air, hygrométrie de l’air, vitesse de l’air, pression différentielle).
  • Etude des échanges thermiques et transformation de l’air (batterie chaude électrique, batterie froide à détente directe, humidificateur).
  • Tracé du cycle de l’air sur un diagramme psychrométrique.
  • Tracé de la courbe caractéristique du ventilateur (pression en fonction du débit)
  • Etude du cycle frigorifique et tracé du cycle sur un diagramme enthalpique
Applications pédagogiques
  • Identification des composants d’une centrale de traitement d’air et d’un groupe frigorifique a détente directe.
  • Mise en service et contrôles de fonctionnement d’une centrale.
  • Mesures des paramètres de fonctionnement (température d’air, hygrométrie de l’air, vitesse de l’air, pression différentielle).
  • Etude des échanges thermiques et transformation de l’air (batterie chaude électrique, batterie froide à détente directe, humidificateur).
  • Tracé du cycle de l’air sur un diagramme psychrométrique.
  • Tracé de la courbe caractéristique du ventilateur (pression en fonction du débit)
  • Etude du cycle frigorifique et tracé du cycle sur un diagramme enthalpique
Descriptif technique

Air neuf avec résistances de simulation de température d’entrée

Résistances de chauffage à ailettes

Puissance : 2500W

Puissance réglable de 0 à 100%

Registre de mélange avec commande manuelle. Le registre est composé de 2 volets : air neuf et air repris

Un filtre grossier gravimétrique

Un filtre fin opacimétrique

Batterie froide à ailettes placée dans la gaine de traitement de l’air.

Groupe frigorifique complet de puissance 2680W à 0°C/32°C

Le groupe comprend tous les accessoires nécessaires au fonctionnement :

Condenseur à air, variateur pressostatique HP, réservoir de liquide, détendeur thermostatique, bouteille anti coup de liquide, pressostat de sécurité HBP, vanne de régulation de puissance, manomètre basse pression, manomètre haute pression.

Bac de récupération des condensats en partie basse

Débit de vapeur réglable: 0.4 à 4Kg/h

Rampe de vapeur en acier inoxydable

Récupération des condensats dans un bac

Pare gouttelettes en acier inoxydable

Résistances de chauffage à ailettes

Puissance : 1500W

Puissance réglable de 0 à 100%

Ventilateur avec moteur intégré

Débit nominal : 1500 m3/h-400Pa

Vitesse nominale du moteur : 1450 tr/min.

Variation de vitesse de 0% à 100%

Puissance : 0.37KW

1 manomètre à huit colonnes d’eau pour la mesure des pressions statiques sur la veine

1 débitmètre de fluide frigorigène avec cadran à aiguille et transmission magnétique

1 manomètre HP sur le circuit frigorifique

1 manomètre BP sur le circuit frigorifique

1 thermomètre portable avec sonde filaire thermocouple et sonde de contact

1 thermo hygromètre portable

1 système de mesure de vitesse d’air fixe avec ailettes profilées (principe du pitot moyenné) et manomètre à colonne de liquide

La structure est en profilé aluminium anodisé vissé équipé de quatre roulettes directionnelles avec frein

Panneaux latéraux de la gaine de traitement transparents et démontables avec trous pour l’insertion des sondes des appareils de mesure portables.

Section de passage de la gaine de traitement 400 x 300mm

La machine comporte un coffret électrique conforme aux normes européennes. Il contient au minimum :

  • un sectionneur général d’alimentation
  • un disjoncteur différentiel 30mA
  • le relayage et les disjoncteurs nécessaires au fonctionnement
  • la boutonnerie et les voyants nécessaires au fonctionnement
  • un bouton d’arrêt d’urgence
  • un variateur de vitesse pour le ventilateur de soufflage
  • quatre potentiomètres gradués de 0 à 100% pour le pilotage de :
  • ventilateur de soufflage
  • humidificateur
  • batterie chaude de traitement
  • batterie de simulation d’air neuf
Utilités et dimensions
  • Alimentation électrique : 400 Vac – 50 Hz – 20 A
  • Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
  • Alimentation en eau : 1 L/min – 2 bars
