CRA 542Centrale de traitement d’air

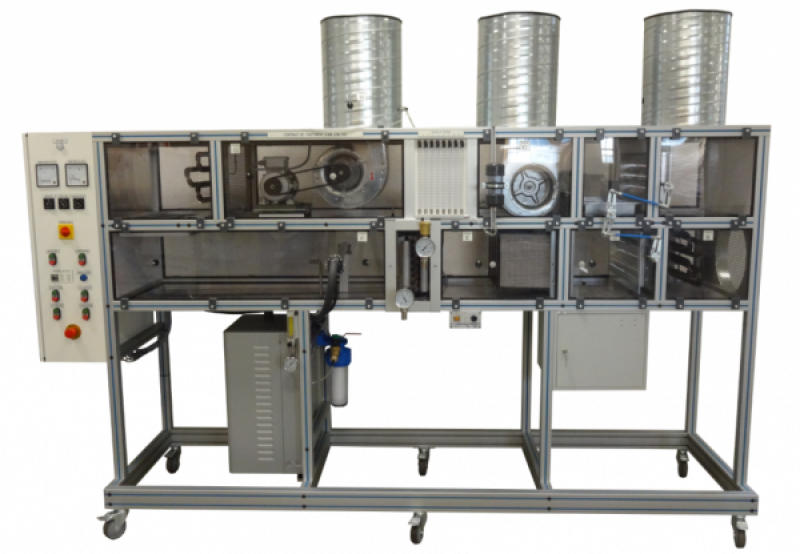

Le banc CRA542 permet l’étude d’une centrale de traitement d’air industrielle de type double flux (deux ventilateurs). Elle comporte les éléments classiques d’un réseau de traitement, à savoir : des filtres, une batterie froide, un humidificateur, une batterie chaude, un ventilateur de soufflage, un ventilateur de repr

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants d’une centrale de traitement d’air double flux et d’un groupe de production d’eau glacée.
Mise en service et contrôles de fonctionnement d’une centrale.
Mesures des paramètres de fonctionnement (température d’air, hygrométrie de l’air, vitesse de l’air, pression différentielle).
Etude des échanges thermiques et transformation de l’air (batterie chaude électrique, batterie froide à eau, humidificateur).
Tracé du cycle de l’air sur un diagramme psychrométrique.
Tracé de la courbe caractéristique du ventilateur (pression en fonction du débit)
Maintenance du filtre à air (mesure des pertes de charge, opération de changement du filtre)
Maintenance du pare gouttelette (dépose, nettoyage, pose)
Maintenance du groupe de ventilation (dépose de la courroie, pose d’une nouvelle courroie, réglage de l’alignement et de la tension)

Applications pédagogiques

Identification des composants d’une centrale de traitement d’air double flux et d’un groupe de production d’eau glacée.
Mise en service et contrôles de fonctionnement d’une centrale.
Mesures des paramètres de fonctionnement (température d’air, hygrométrie de l’air, vitesse de l’air, pression différentielle).
Etude des échanges thermiques et transformation de l’air (batterie chaude électrique, batterie froide à eau, humidificateur).
Tracé du cycle de l’air sur un diagramme psychrométrique.
Tracé de la courbe caractéristique du ventilateur (pression en fonction du débit)
Maintenance du filtre à air (mesure des pertes de charge, opération de changement du filtre)
Maintenance du pare gouttelette (dépose, nettoyage, pose)
Maintenance du groupe de ventilation (dépose de la courroie, pose d’une nouvelle courroie, réglage de l’alignement et de la tension)

Descriptif technique

Batterie chaude pour la simulation d’air neuf
-Batterie électrique avec thermostat de sécurité
-Trois étages de puissance : 2.5KW ou 5KW ou 7.5KW
2. Registres de mélange d’air entre l’air neuf et l’air recyclé
-système composé de trois registres (air neuf, air mélangé, air extrait)
-ajustement manuel de la position
-registres liés par une tringlerie articulée
3. Filtres à air
-système composé de deux filtres (opacimétrique et gravimétrique)
-les filtres sont démontables
4. Prises de mesures pour les pertes de charge des filtres (points de raccordement de l’appareil portable fourni)
5. Groupe de production d’eau glacée (en option)
6. Batterie froide à eau adapté à la puissance du groupe d’eau glacée (5)
7. Humidificateur vapeur avec débit ajustable 0-100%
-production de vapeur : 5kg/h
-remplissage et purge de déconcentration automatique
8. Rampe vapeur en acier inoxydable avec évacuation des condensats.
Buse de laveur d’air avec vanne de réglage du débit et débitmètre à flotteur (1.2-12L/h)
10. Alimentation en eau comprenant une vanne d’arrêt, un filtre 25µ et un manomètre de pression (0-6bars)
11. Pare-gouttelette en acier inoxydable démontable
12. Batterie chaude pour le traitement d’air
-Batterie électrique avec thermostat de sécurité
-puissance ajustable de 0 à 100% (0 à 6.5KW)
13. Ventilateur de soufflage
-accouplement du moteur et du ventilateur par système poulies-courroie
-moteur à vitesse variable de puissance 1.1KW monté sur une platine avec tendeur
-ventilateur centrifuge (70mmH2O-2900m3/h)
14. Prises de mesures pour la HMT du ventilateur
15. Ventilateur de reprise
-accouplement du moteur et du ventilateur direct
-moteur à vitesse variable de puissance 0.75KW
-ventilateur centrifuge
