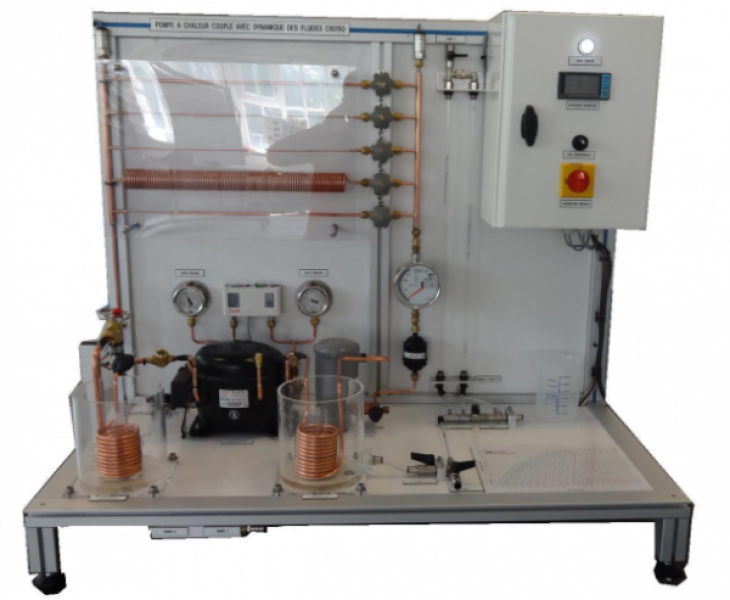

CRD 150 – Pompe à chaleur couple avec dynamique des fluides

Mécanique des fluides Dynamique des fluides

CRD 150Pompe à chaleur couple avec dynamique des fluides

Le banc CRD 150 permet d’étudier le fonctionnement d’une pompe à chaleur couplé à une étude de dynamique des fluides.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Fonctionnement d’une pompe à chaleur et de ses différents composants
  • Utilisation du diagramme du fluide frigorigène R134a
  • Tracer du cycle frigorifique sur diagramme (H-logP)
  • Etudier les pertes de charge régulière et singulière (différents diamètres, réduction de diamètre)
  • Théorème de Bernoulli à l’aide d’un organe déprimogène
Applications pédagogiques
  • Fonctionnement d’une pompe à chaleur et de ses différents composants
  • Utilisation du diagramme du fluide frigorigène R134a
  • Tracer du cycle frigorifique sur diagramme (H-logP)
  • Etudier les pertes de charge régulière et singulière (différents diamètres, réduction de diamètre)
  • Théorème de Bernoulli à l’aide d’un organe déprimogène
Descriptif technique
  • Compresseur hermétique

Production frigorifique 262 W à température d’évaporation -5°C. Fluide frigorigène R134a

  • Soupape de sécurité 16 bars
  • Condenseur en serpentin et son récipient d’eau
  • Réservoir liquide
  • Filtre déshydrateur à cartouche solide
  • Débitmètre avec plage de 50mL – 100mL/min
  • Détendeur thermostatique à égalisation de pression interne
  • Evaporateur en serpentin et son récipient d’eau
  • Voyant de liquide et de gaz
  • Sécurité basse pression et haute pression
  • Tuyauterie : diamètre = 1/4 et L= 50 cm
  • Tuyauterie : diamètre = 0,8 mm et L= 50 cm
  • Tuyauterie serpentin : 0,8 mm et L= 12 cm
  • Tuyauterie serpentin : 1/4 et L = 12 m
  • Réduction brusque de diamètre : 40 cm en 1/4 et 10 cm en 0,8 mm
  • Organe déprimogène pour mesurer une∆P

Diaphragme Ø trou = 4 mm

  • Manomètre à colonne d’eau gradué
  • Bécher gradué pour la mesure de débit par empotage
  • Circuit d’eau branché sur le réseau d’eau avec vanne de réglage
Utilités et dimensions
  • Alimentation électrique : 230 VAC mono – 50Hz – 20A
  • Alimentation en eau : 1 à 2 L /min
