BCD 100 – Perte de charge dans un système de conduite

Mécanique des fluides Dynamique des fluides

BCD 100Perte de charge dans un système de conduite

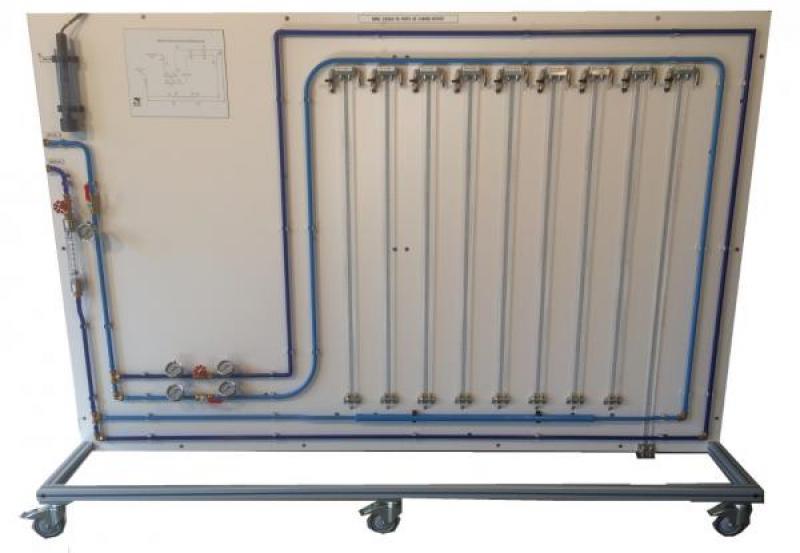

Le banc BCD 100 permet l’étude des pertes de charge de différents composants de tuyauterie (coudes, raccords, vannes et tuyauteries).Le banc est directement branché sur le réseau d’eau local et l’envoie dans un circuit hydraulique comprenant tous les composants.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Compréhension des mesures de pression
  • Etude de pertes de charge régulière
  • Tuyauterie de différents diamètres (DN14, DN26)
  • Tuyauterie lisse ou rugueuse de même diamètre (DN14)
  • Etude de pertes de charge singulière
  • Cinq coudes de différents angles
  • Coude droit 90°
  • Coude de 90° classique arrondie
  • Coude 90° rayon de 50mm
  • Coude 90° rayon de 100mm
  • Coude 90° court rayon de 150mm
  • Deux types de vannes (opercule, boisseau)
  • Augmentation brusque de diamètre (DN14 – DN26)
  • Diminution brusque de diamètre (DN26 – DN14)
Applications pédagogiques
  • Compréhension des mesures de pression
  • Etude de pertes de charge régulière
  • Tuyauterie de différents diamètres (DN14, DN26)
  • Tuyauterie lisse ou rugueuse de même diamètre (DN14)
  • Etude de pertes de charge singulière
  • Cinq coudes de différents angles
  • Coude droit 90°
  • Coude de 90° classique arrondie
  • Coude 90° rayon de 50mm
  • Coude 90° rayon de 100mm
  • Coude 90° court rayon de 150mm
  • Deux types de vannes (opercule, boisseau)
  • Augmentation brusque de diamètre (DN14 – DN26)
  • Diminution brusque de diamètre (DN26 – DN14)
Descriptif technique

Tuyauterie en cuivre peint

Equipé de deux circuits peints de deux couleurs différents

Vanne de réglage du débit à opercule

Vanne de mise en pression du circuit

Plan de travail vertical de dynamique des fluides

Tuyauterie de différents diamètres DN26 et DN14

Tuyauterie lisse et rugueuse de même diamètre DN14

Cinq types de coudes de différents angles

Deux types de vannes (opercule, boisseau)

Augmentation et diminution de diamètre (DN26 à DN14)

Un débitmètre

Echelle de 250 – 2500 L/h

Un manomètre diamètre 63 en sortie du circuit 0 – 4 bars

Quatre manomètres bourdon de diamètre 63 mm

2 manomètres en ligne de la vanne à membrane 0 à 4 bars

2 manomètres en ligne de la vanne à boisseau 0 à 4 bars

Ensemble de manomètres à colonne d’eau

Graduation jusqu’à 1200 mm

Une pompe à air à main

Utilités et dimensions
  • Alimentation en eau : 15 L/min – 3 bar ou par le module d’utilité UTL 050 (option non incluse)
