Mécanique des fluides Dynamique des fluides

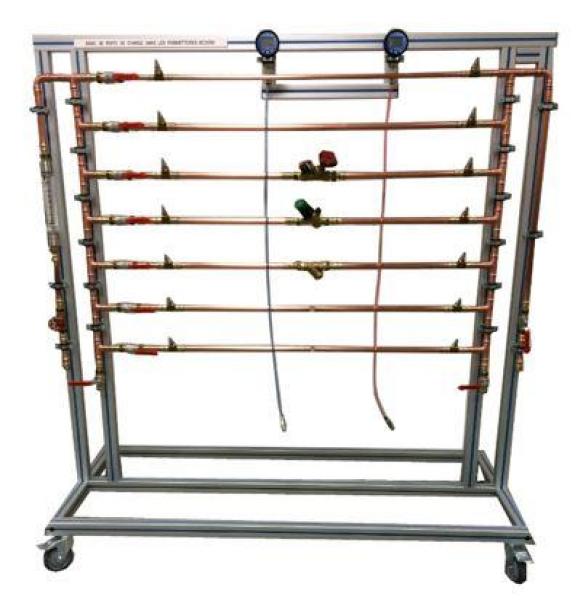

BCD 050Pertes de charge dans les éléments de plomberie

Le banc BCD 050 permet d’étudier les pertes de charge de différentes robinetteries d’arrêt. Les éléments de tuyauterie utilisés sont similaires à ceux que l’on trouve dans le commerce pour le génie thermique ou le génie sanitaire. Le tableau sur lequel les éléments sont clairement disposés est fixé sur un cadre stable

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Compréhension des mesures de pression
Etude de pertes de charge régulière et singulières
Tuyauterie de différents diamètres
Etude de perte de charge d’une vanne d’équilibrage TA
Etude de perte de charge d’un réducteur de pression
Etude de perte de charge d’un filtre à tamis
Etude de perte de charge avec piquage droit
Etude de perte de charge avec piquage droit défectueux
Etude de l’influence de la vitesse d’écoulement

Applications pédagogiques

Compréhension des mesures de pression
Etude de pertes de charge régulière et singulières
Tuyauterie de différents diamètres
Etude de perte de charge d’une vanne d’équilibrage TA
Etude de perte de charge d’un réducteur de pression
Etude de perte de charge d’un filtre à tamis
Etude de perte de charge avec piquage droit
Etude de perte de charge avec piquage droit défectueux
Etude de l’influence de la vitesse d’écoulement

Descriptif technique

Tuyauterie en cuivre

Equipé d’un circuit avec sept départs

Vanne de réglage du débit à opercule

Vanne de mise en pression du circuit

Plan de travail vertical avec différentes tuyauteries

Une ligne avec diamètre de la tuyauterie Ø=15

Une Ligne avec diamètre de la tuyauterie Ø=22

Une ligne avec réducteur de pression

Une ligne avec vanne d’équilibrage TA

Une ligne avec filtre à tamis

Une ligne avec piquage droit

Une ligne avec piquage droit défectueux

Un débitmètre

Echelle de 250 – 2500 L/h

Deux capteurs de pression électronique

Les deux capteurs de pression sont montés avec des raccords rapides auto-obturant

Connection rapide en amont et en aval de la ligne à tester

Lecture réalisé sur afficheur numérique local

Utilités et dimensions

Alimentation en eau : 15 L/min – 3 bars ou par le module d’utilité UTL 050 (non fourni) ou BCP 202 (non fourni)
Evacuation d’eau : au niveau du sol Ø =40mm
