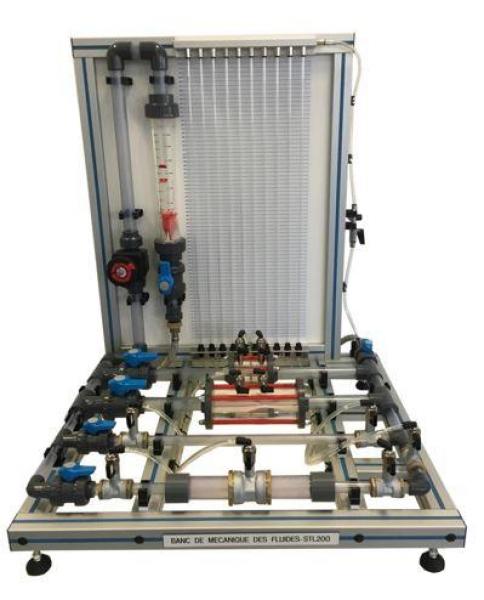

STL 200 – Mesure de débit et mécanique des fluides

Mécanique des fluides Dynamique des fluides

STL 200Mesure de débit et mécanique des fluides

Le banc STL200 permet l’étude des pertes de charge de différents composants et de mesurer des débits à partir de l’application du théorème de Bernoulli sur des organes déprimogènes (Venturi et diaphragme).

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Application du théorème de Bernoulli pour un fluide incompressible
  • Etude des pertes de charge dans un diaphragme transparent
  • Etude des pertes de charge dans un venturi transparent
  • Détermination des pertes de charge pour un élargissement et une réduction brusque
  • Etude des pertes de charge singulière dans un coude à 90°
  • Etude des pertes de charge régulière pour une longueur droite
Applications pédagogiques
  • Application du théorème de Bernoulli pour un fluide incompressible
  • Etude des pertes de charge dans un diaphragme transparent
  • Etude des pertes de charge dans un venturi transparent
  • Détermination des pertes de charge pour un élargissement et une réduction brusque
  • Etude des pertes de charge singulière dans un coude à 90°
  • Etude des pertes de charge régulière pour une longueur droite
Descriptif technique

VMVanne de réglage du débit

Q Rotamètre gradué

Echelle linéaire 0-3000 L/h

Lecture directe par la position du flotteur

VB Vanne à boisseau

P Prise de pression reliée à un manomètre gradué à colonne d’eau

Le manomètre gradué est composé de 10 tubes piézométriques permettant la mesure des pertes de charge

Echelle de mesure : 0 à 700mmCE

D Débitmètre à diaphragme transparent avec rondelle en acier inoxydable

Diamètre intérieur : 17.24 mm

Diamètre extérieur : 26.7 mm

Prises de pression pour la mesure du débit connectées sur le manomètre gradué (x2)

VT Débitmètre à effet venturi transparent

Diamètre entrée : 26.7 mm

Diamètre au col : 13.9mm

Prises de pression pour la mesure du débit connectées sur le manomètre gradué (x2)

LD Longueur de tube en PVC translucide D20mm extérieur

Prises de pression pour la perte de charge connectées sur le manomètre gradué (X2)

AUG Elargissement brusque diamètre extérieur 20-40mm

Prises de pression pour la perte de charge connectées sur le manomètre gradué (X2)

RED Réduction brusque diamètre extérieur 20-40mm

Prises de pression pour la perte de charge connectées sur le manomètre gradué (X2)

C90 Coude court rayon PVC à 90°

Prises de pression pour la perte de charge connectées sur le manomètre gradué (X2)

Panneau manomètrique à colonne d’eau

Graduation de 0 à 700mm tous les 2mm

10 tubes de mesures transparents

Vanne de purge et vanne de mise à l’air des tubes

Utilités et dimensions
  • Alimentation en eau : 2000 L/h – 3 bars (Réseau)
  • Ou alimentation par le banc UTL 050
