BCD 010Banc de visualisation des lignes de courant

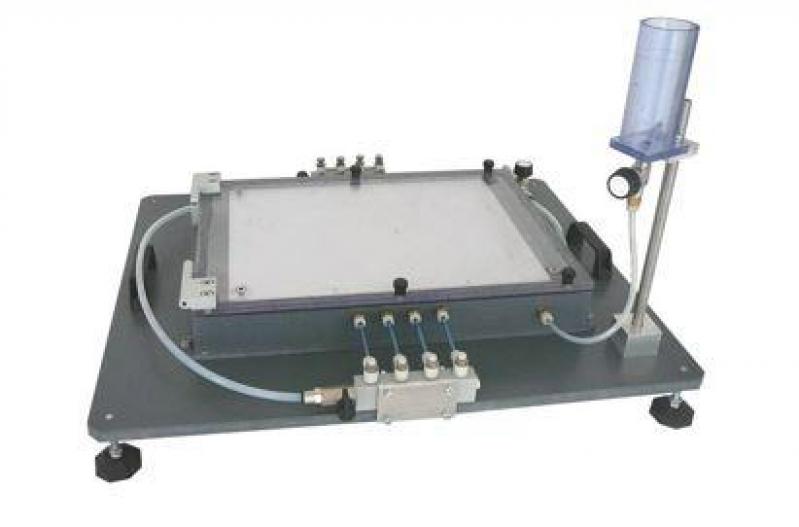

Le banc BCD010 permet de visualiser les champs de lignes de courant au niveau de l'écoulement autour de corps de résistance. On visualise aussi l'écoulement traversant des modifications de section. Les lignes de courant apparaissent en couleur grâce à l'injection préalable d'un produit de contraste (encre). Les sources

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Visualisation de lignes de courant dans plusieurs cas :
  • Visualisation des lignes de courant autour de corps de résistance
  • Visualisation des lignes de courant traversant des modifications de section
  • Influence des différentes formes de corps
  • Utilisation d’encre comme produit de contraste
Applications pédagogiques
  • Visualisation de lignes de courant dans plusieurs cas :
  • Visualisation des lignes de courant autour de corps de résistance
  • Visualisation des lignes de courant traversant des modifications de section
  • Influence des différentes formes de corps
  • Utilisation d’encre comme produit de contraste
Descriptif technique

Réservoir d’encre pour produit de contraste

Volume : 200 mL

Orifices d’injection du produit de contraste

Injection du produit de contraste par 19 orifices

Corps de résistance à tester

11 modèles de corps sont fournis avec une plaque de caoutchouc pour fabriquer ses propres modèles

Zone d’essai

Dimension : 400 x 280 mm

Plaque supérieure transparente rabattable pour changer de modèle

Vannes pour sources d’écoulement

L’eau est utilisée comme milieu d’écoulement

Utilités et dimensions
  • Alimentation en eau : 15 L / min – 2 bars
  • Evacuation de l’eau : au niveau du sol
  • Dimensions : (L x l x H mm) : 640 x 570 x 470
  • Poids (Kg): 15
