BCD 500 – Banc de dynamique des fluides vertical

Mécanique des fluides Dynamique des fluides

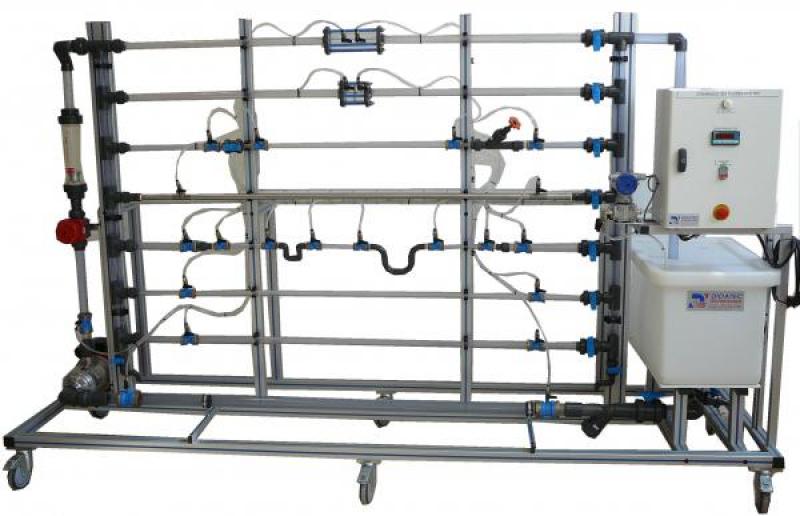

BCD 500Banc de dynamique des fluides vertical

Le banc BCD500 permet l’étude les pertes de charge des différents composants de tuyauterie (coudes, raccords, vannes et tuyauteries) sur un panneau vertical. Une pompe aspire l’eau contenue dans un bac et l’envoie dans un circuit hydraulique comprenant tous les composants.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude de pertes de charge régulière
  • Tuyauterie de différents diamètres (DN15, DN25, DN40)
  • Tuyauterie lisse ou rugueuse de même diamètre (DN15)
  • Etude de pertes de charge singulière
  • Coudes de différents angles
  • Coude court rayon
  • Coude long rayon
  • Deux types de vannes différentes (boisseau et pointeau)
  • Augmentation brusque de diamètre (DN15 – DN25)
  • Diminution brusque de diamètre (DN25 – DN15)
  • Théorème de Bernoulli
  • Etude d’un venturi Plexiglas
  • Etude d’un diaphragme Plexiglas
Applications pédagogiques
  • Etude de pertes de charge régulière
  • Tuyauterie de différents diamètres (DN15, DN25, DN40)
  • Tuyauterie lisse ou rugueuse de même diamètre (DN15)
  • Etude de pertes de charge singulière
  • Coudes de différents angles
  • Coude court rayon
  • Coude long rayon
  • Deux types de vannes différentes (boisseau et pointeau)
  • Augmentation brusque de diamètre (DN15 – DN25)
  • Diminution brusque de diamètre (DN25 – DN15)
  • Théorème de Bernoulli
  • Etude d’un venturi Plexiglas
  • Etude d’un diaphragme Plexiglas
Descriptif technique

PLAN DE TRAVAIL VERTICAL COMPOSE :

1 Cuve de stockage

Matériaux polyéthylène avec couvercle et vanne de vidange

Volume 150L

2Pompe centrifuge

Corps, roue et axe en acier inoxydable

14m3/h, 1,5kW, 47 mCE

Avec contacteur Marche/Arrêt

3 Vanne à membrane pour le réglage du débit

4 Débitmètre à flotteur 100-10000L/h

5 Canalisation lisse DN25 : venturi plexiglas

6 Canalisation lisse DN25 : diaphragme plexiglas

7 Canalisation lisse DN25 : Robinet pointeau 1"

8 Canalisation lisse DN25 : Vanne à soupape 1"

9 Canalisation rugueuse DN15 équipée de deux prises de pression pour la mesure de perte de charge sur 1,5m

10 Rétrécissement brusque DN25/DN15 sur canalisation lisse

11 Série de 4 coudes à 90° DN15 sur canalisation lisse

Utilités et dimensions
  • Alimentation électrique : 230 VAC – 50 Hz – 20 A
  • Type d’alimentation électrique : 1 phase + Neutre + Terre.
  • Alimentation en eau : 15 L/min – 3 bar (remplissage cuve)
