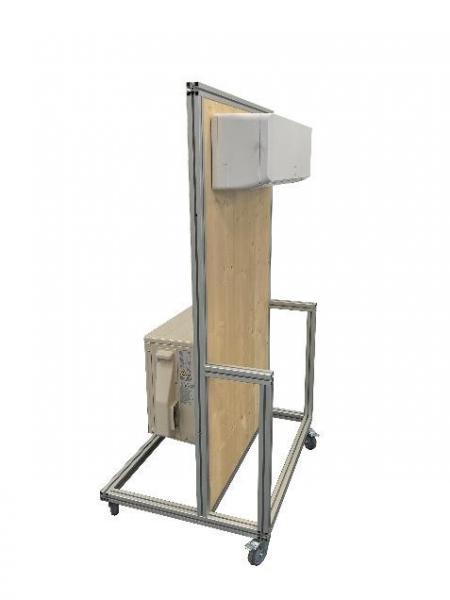

CRM 001Kit de montage d’une climatisation split system
Le banc de montage CRM 001 permet la pose et la mise en service d’une climatisation type split system réversible.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Pose de l’unité intérieure et de l’unité extérieure
- Raccordement fluidique des deux unités
- Raccordement électrique des deux unités
- Charge et mise en service de l’installation
- Vérification du fonctionnement
Le banc comprend les éléments suivants :
- Une structure en profilés aluminium anodisés vissés équipé de 4 roulettes directionnelles avec frein avec plaque en bois 3 plis épaisseur 45mm pour la fixation des unités intérieure extérieures (trous diamètre 8mm)
2. Un système de climatisation de type split system réversible de puissance 2.5KW (les unités intérieures et extérieures sont fixées sur la structure) fonctionnant au R32.
3. Un kit de pièces pour les travaux pratiques comprenant:
-1 couronne de cuivre 1/4 isolé (25m)
-1 couronne de cuivre 3/8 isolé (25m)
-10 écrous 1/4 et 10 écrous 3/8
-1 lot de goulotte plastique 80x60mm (8x2m)
-10 angles 90° de goulotte 80x60mm
-1 support mural d’unité extérieure (fixé d’origine sur la structure)
-1 couronne de tube d’écoulement de condensat (30m)
-1 boitier modulaire avec disjoncteur 16A-30mA (fixé d’origine sur la structure)
-1 bobine de câble gris 3G1.5mm² (50m)
-1 bobine de câble noir 3G1.5mm² (50m)
-1lot de visserie
-1 sac de collier à serrage rapide
4. Un kit de pièces de rechange comprenant :
-1 jeu de vannes de service de l’unité extérieure
-1 jeu de souches à souder de l’unité intérieure
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Evacuation d’eau : au niveau du sol
- Dimensions: (LxlxH mm): 1050 x 800 x 1900
- Poids (Kg): 80
Applications pédagogiques
- Pose de l’unité intérieure et de l’unité extérieure
- Raccordement fluidique des deux unités
- Raccordement électrique des deux unités
- Charge et mise en service de l’installation
- Vérification du fonctionnement
Descriptif technique
Le banc comprend les éléments suivants :
- Une structure en profilés aluminium anodisés vissés équipé de 4 roulettes directionnelles avec frein avec plaque en bois 3 plis épaisseur 45mm pour la fixation des unités intérieure extérieures (trous diamètre 8mm)
2. Un système de climatisation de type split system réversible de puissance 2.5KW (les unités intérieures et extérieures sont fixées sur la structure) fonctionnant au R32.
3. Un kit de pièces pour les travaux pratiques comprenant:
-1 couronne de cuivre 1/4 isolé (25m)
-1 couronne de cuivre 3/8 isolé (25m)
-10 écrous 1/4 et 10 écrous 3/8
-1 lot de goulotte plastique 80x60mm (8x2m)
-10 angles 90° de goulotte 80x60mm
-1 support mural d’unité extérieure (fixé d’origine sur la structure)
-1 couronne de tube d’écoulement de condensat (30m)
-1 boitier modulaire avec disjoncteur 16A-30mA (fixé d’origine sur la structure)
-1 bobine de câble gris 3G1.5mm² (50m)
-1 bobine de câble noir 3G1.5mm² (50m)
-1lot de visserie
-1 sac de collier à serrage rapide
4. Un kit de pièces de rechange comprenant :
-1 jeu de vannes de service de l’unité extérieure
-1 jeu de souches à souder de l’unité intérieure
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Evacuation d’eau : au niveau du sol
- Dimensions: (LxlxH mm): 1050 x 800 x 1900
- Poids (Kg): 80
