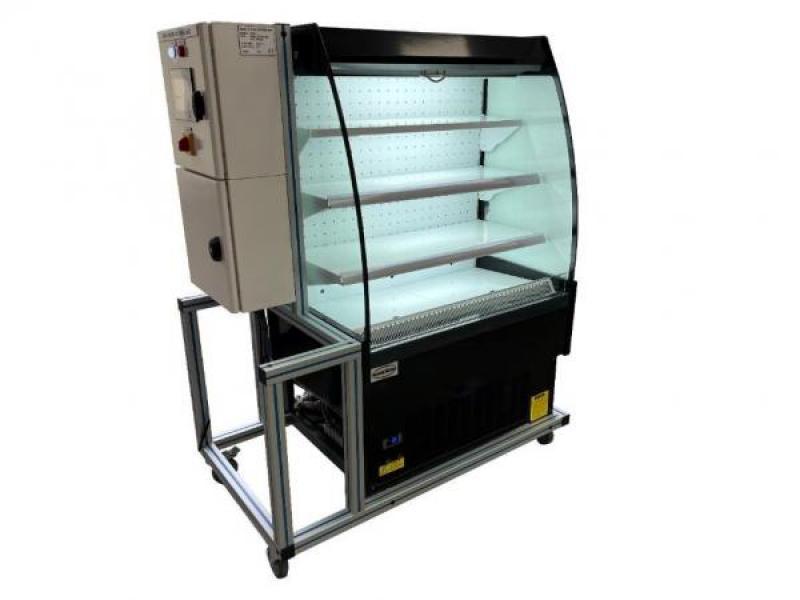

CRM 011Vitrine réfrigérée avec pannes
Le banc CRM011 permet l’étude d'une vitrine réfrigérée. Les étudiants pourront identifier les composants de la machine, faire la mise en service, relever les paramètres de fonctionnement.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Etude d’une vitrine réfrigérée
- Identification des composants d’une installation frigorifique avec vitrine réfrigérée
- Mise en service et mesure des paramètres de fonctionnement
- Réglages et validation du bon fonctionnement
- Simulation de pannes et diagnostic
Le banc est équipé d’un coffret électrique comprenant les sécurités (disjoncteur, AU, voyants…) et l’affichage des mesures de température.
1. Vitrine commerciale réfrigérée ouverte avec étagères, lumière et régulateur de température.
2. Compresseur hermétique à piston (fonctionnement entre 0 à 6°C)
3. Condenseur à air forcée avec ventilateur
4. Détendeur
5. Evaporateur à air forcée avec ventilateur
6. Pressostat HBP de sécurité à réarmement manuel
7. Structure en profilé aluminium vissé mobile sur roulettes directionnelles avec frein
- Instrumentation intégrée :
Ecran tactile avec affichage des mesures :
– Température entrée compresseur
– Température sortie compresseur
– Température sortie condenseur
– Température entrée détendeur
– Température air entrée évaporateur
– Température air sortie évaporateur
– Température air entrée condenseur
– Température air sortie condenseur
– Pression aspiration compresseur (BP)
– Pression refoulement compresseur (HP)
– Energie consommée
– Puissance électrique instantanée - Simulation de pannes
Les pannes sont simulées à partir de l’écran tactile, une page écran est accessible par code et permet d’activer une ou plusieurs pannes.
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions : (LxlxH mm): 1500 x 800 x 1700
- Poids (Kg): 150
Applications pédagogiques
- Etude d’une vitrine réfrigérée
- Identification des composants d’une installation frigorifique avec vitrine réfrigérée
- Mise en service et mesure des paramètres de fonctionnement
- Réglages et validation du bon fonctionnement
- Simulation de pannes et diagnostic
Descriptif technique
Le banc est équipé d’un coffret électrique comprenant les sécurités (disjoncteur, AU, voyants…) et l’affichage des mesures de température.
1. Vitrine commerciale réfrigérée ouverte avec étagères, lumière et régulateur de température.
2. Compresseur hermétique à piston (fonctionnement entre 0 à 6°C)
3. Condenseur à air forcée avec ventilateur
4. Détendeur
5. Evaporateur à air forcée avec ventilateur
6. Pressostat HBP de sécurité à réarmement manuel
7. Structure en profilé aluminium vissé mobile sur roulettes directionnelles avec frein
- Instrumentation intégrée :
Ecran tactile avec affichage des mesures :
– Température entrée compresseur
– Température sortie compresseur
– Température sortie condenseur
– Température entrée détendeur
– Température air entrée évaporateur
– Température air sortie évaporateur
– Température air entrée condenseur
– Température air sortie condenseur
– Pression aspiration compresseur (BP)
– Pression refoulement compresseur (HP)
– Energie consommée
– Puissance électrique instantanée - Simulation de pannes
Les pannes sont simulées à partir de l’écran tactile, une page écran est accessible par code et permet d’activer une ou plusieurs pannes.
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions : (LxlxH mm): 1500 x 800 x 1700
- Poids (Kg): 150
