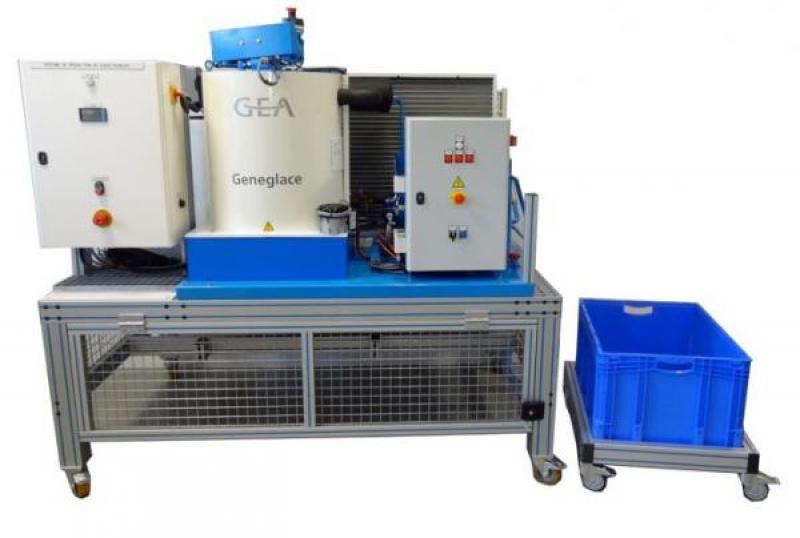

MGE 100Machine à glace écaille
Le banc MGE 100 permet l'étude et la mise en service d'une machine de production de glace écaille. Il est composé d'une groupe frigorifique à air avec compresseur hermétique, d'un cylindre de production de glace écaille avec moto réducteur, d'un groupe de dosage pour l'eau d'alimentation et d'un coffret électrique.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’un système de réfrigération d’une machine à glace
- Mise en service et vérification du fonctionnement
- Etude du concept de base d’une installation frigorifique au R404A
- Etude du cycle thermodynamique sur diagramme enthalpique.
- Calcul des puissances frigorifiques au condenseur et évaporateurs.
- Rendement global de l’unité.
- Maintenance préventive et curative
- Réglage du système mécanique de production de glace
- Vérification de la qualité de l’eau d’alimentation et du dosage
Générateur de glace écaille
- 2500Kg de glace/24h
- Fluide R404A
- condensation à air
- épaisseur des écailles : 1.8mm
- Cylindre de production de glace
- Compresseur hermétique
- Condenseur à air
- Réservoir de liquide HP
- Vanne à main de charge
- Déshydrateur
- Electrovanne
- Voyant de liquide
- Vanne à main d’isolement
- Détendeur thermostatique
Structure :
l’ensemble des composants est assemblé sur une structure en profilé aluminium anodisé vissé équipé de roulettes directionnelles avec frein
Coffret électrique :
Le coffret électrique est réalisé suivant les normes en vigueur. Il comprend les éléments de sécurité tels que disjoncteur différentiel, sectionneur général, arrêt d’urgence coup de poing, mise à la terre, la boutonnerie de mise en marche…
Il est équipé d’un écran tactile 7" qui affiche les températures, la puissance électrique consommée, les pressions et le schéma fluidique de la machine
- Echangeur de chaleur
- Pressostat de sécurité
- Pressostat de régulation HP
- Thermostat de surchauffe
- Soupape de sécurité
- Alimentation électrique : 400 Vac – 50 Hz – 20 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Alimentation en eau : 150 L/h – 2 bars
- Evacuation d’eau : au niveau du sol
Applications pédagogiques
- Identification des composants d’un système de réfrigération d’une machine à glace
- Mise en service et vérification du fonctionnement
- Etude du concept de base d’une installation frigorifique au R404A
- Etude du cycle thermodynamique sur diagramme enthalpique.
- Calcul des puissances frigorifiques au condenseur et évaporateurs.
- Rendement global de l’unité.
- Maintenance préventive et curative
- Réglage du système mécanique de production de glace
- Vérification de la qualité de l’eau d’alimentation et du dosage
Descriptif technique
Générateur de glace écaille
- 2500Kg de glace/24h
- Fluide R404A
- condensation à air
- épaisseur des écailles : 1.8mm
- Cylindre de production de glace
- Compresseur hermétique
- Condenseur à air
- Réservoir de liquide HP
- Vanne à main de charge
- Déshydrateur
- Electrovanne
- Voyant de liquide
- Vanne à main d’isolement
- Détendeur thermostatique
Structure :
l’ensemble des composants est assemblé sur une structure en profilé aluminium anodisé vissé équipé de roulettes directionnelles avec frein
Coffret électrique :
Le coffret électrique est réalisé suivant les normes en vigueur. Il comprend les éléments de sécurité tels que disjoncteur différentiel, sectionneur général, arrêt d’urgence coup de poing, mise à la terre, la boutonnerie de mise en marche…
Il est équipé d’un écran tactile 7" qui affiche les températures, la puissance électrique consommée, les pressions et le schéma fluidique de la machine
- Echangeur de chaleur
- Pressostat de sécurité
- Pressostat de régulation HP
- Thermostat de surchauffe
- Soupape de sécurité
Utilités et dimensions
- Alimentation électrique : 400 Vac – 50 Hz – 20 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Alimentation en eau : 150 L/h – 2 bars
- Evacuation d’eau : au niveau du sol
