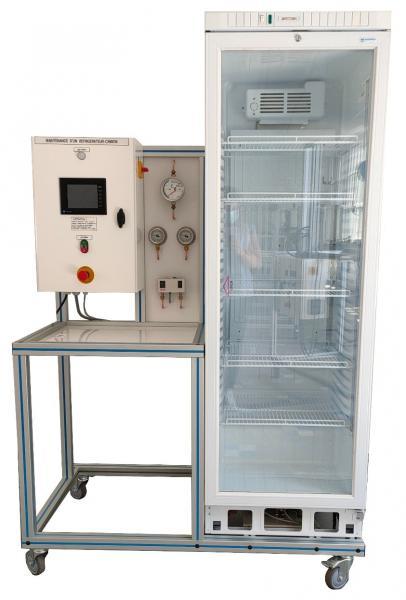

CRM 016Refirgerateur avec simulation de pannes

• Etude d’un réfrigérateur
• Identification des composants d’une installation frigorifique d’un réfrigérateur
• Mise en service et mesure des paramètres de fonctionnement
• Réglages et validation du bon fonctionnement
• Simulation de pannes et diagnostic

Le banc est équipé d’un coffret électrique comprenant les sécurités (disjoncteur, AU, voyants…) et l’affichage des mesures de température.
1. Réfrigérateur commercial avec étagères, lumière et régulateur de température. Capacité : environ 350L
2. Compresseur hermétique à piston (fonctionnement entre 0 à 6°C)
3. Condenseur à air forcée avec ventilateur
4. Détendeur
5. Evaporateur à air forcée avec ventilateur
6. Pressostat HBP de sécurité à réarmement manuel
7. Structure en profilé aluminium vissé mobile sur roulettes directionnelles avec frein

• Instrumentation intégrée :
  Ecran tactile avec affichage des mesures :
  – Température entrée compresseur
  – Température sortie compresseur
  – Température sortie condenseur
  – Température entrée détendeur
  – Température air entrée évaporateur
  – Température air sortie évaporateur
  – Pression aspiration compresseur (BP)
  – Pression refoulement compresseur (HP)
  – Energie consommée
  – Puissance électrique instantanée
• Simulation de pannes
  Les pannes sont simulées à partir de l’écran tactile, une page écran est accessible par code et permet d’activer une ou plusieurs pannes.

• Alimentation électrique : 230 Vac – 50 Hz – 6 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Dimensions: (LxlxH mm): 1250 x 780 x 2000
• Poids (Kg): 130
