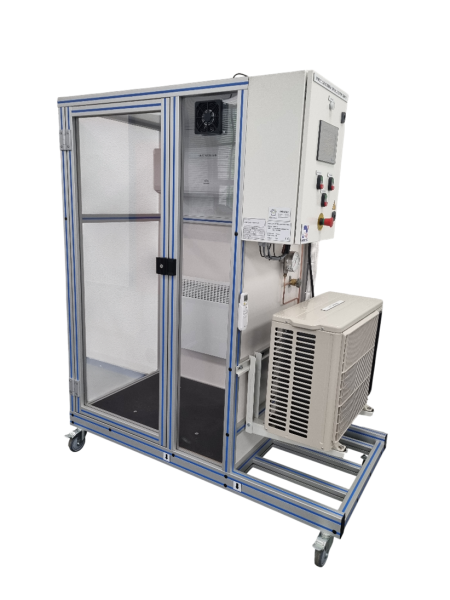

CRM 013Étude d'une climatisation split system avec caisson
Le banc CRM013 est livré complet, instrumenté avec manuel technique et travaux pratiques. Il est basé sur une climatisation Split système d’une marque rependue sur le marché d’une puissance de 2,5KW. Les élèves devront dans un premier temps se familiariser avec le système en découvrant les différents composants. Ils po
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Etude d’une climatisation à éléments séparés (SPLIT SYSTEM INVERTER)
- Identification des composants de l’installation
- Mise en service et fonctionnement d’un système frigorifique
- Mesures des paramètres de fonctionnement (températures, pressions, consommation électrique)
- Opérations de maintenance de base (nettoyage de filtres..)
- Rôle des différents organes
- Bilan thermique sur la partie fluide et sur la partie air
- Une structure en profilé aluminium sur roulettes directionnelles à frein.
Deux parties : une comportant le groupe de condensation « partie extérieure » et une partie fermée comportant l’évaporateur « partie intérieure ».
Le compartiment « intérieur » est équipé d’une porte d’accès permettant le passage d’une personne debout. - Climatisation de type split system avec production d’énergie variable (inverter) et réversible (production de chaud ou de froid) :
-Puissance du compresseur 2.5KW.
-Fluide frigorifique utilisé : R32
-Un échangeur type condenseur à ailette avec ventilateur à vitesse variable
-Un échangeur type évaporateur à ailette (unité intérieure) avec ventilateur à vitesse variable et pales d’orientation du flux - Bac de récupération des condensats en partie basse
- Capteur de pression BP avec affichage sur l’écran tactile
- Capteur de pression HP avec affichage sur l’écran tactile
- Mesures de températures des points caractéristiques du circuit par sondes fixes de type thermocouple et indication sur l’écran tactile sur le coffret électrique (12 points de mesure)
7. Mesure de la puissance électrique consommée et affichage sur l’écran tactile sur le coffret électrique (instrument permettant l’étude de la variation de puissance) - Mesure du débit de fluide frigorigène avec débitmètre à flotteur à transmission magnétique. le débit n’est mesuré que lorsque le système fonctionne en mode climatisation.
- Le banc est fourni avec des appareils de mesure portables permettant aux élèves de se placer dans le cas réel d’un technicien en génie climatique (mesure directe sur le système).
-un thermomètre portable
-un anémomètre à hélice
-un thermo hygromètre - Le banc est équipé d’un coffret électrique conforme à la directive machine pour la sécurité des personnes. Il est équipé d’un sectionneur d’alimentation électrique cadenassable, un bouton d’arrêt d’urgence de type coup de poing, d’un disjoncteur différentiel avec protection 30mA, d’une mise à la terre de tous les éléments et d’un écran tactile couleur 7 "
Manomètres sur écran Affichage des températures
- Alimentation électrique : 230Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + T
- Dimensions: (LxlxH mm): 1565 x 800 x 1875
- Poids (Kg): 120
Applications pédagogiques
- Etude d’une climatisation à éléments séparés (SPLIT SYSTEM INVERTER)
- Identification des composants de l’installation
- Mise en service et fonctionnement d’un système frigorifique
- Mesures des paramètres de fonctionnement (températures, pressions, consommation électrique)
- Opérations de maintenance de base (nettoyage de filtres..)
- Rôle des différents organes
- Bilan thermique sur la partie fluide et sur la partie air
Descriptif technique
- Une structure en profilé aluminium sur roulettes directionnelles à frein.
Deux parties : une comportant le groupe de condensation « partie extérieure » et une partie fermée comportant l’évaporateur « partie intérieure ».
Le compartiment « intérieur » est équipé d’une porte d’accès permettant le passage d’une personne debout. - Climatisation de type split system avec production d’énergie variable (inverter) et réversible (production de chaud ou de froid) :
-Puissance du compresseur 2.5KW.
-Fluide frigorifique utilisé : R32
-Un échangeur type condenseur à ailette avec ventilateur à vitesse variable
-Un échangeur type évaporateur à ailette (unité intérieure) avec ventilateur à vitesse variable et pales d’orientation du flux - Bac de récupération des condensats en partie basse
- Capteur de pression BP avec affichage sur l’écran tactile
- Capteur de pression HP avec affichage sur l’écran tactile
- Mesures de températures des points caractéristiques du circuit par sondes fixes de type thermocouple et indication sur l’écran tactile sur le coffret électrique (12 points de mesure)
7. Mesure de la puissance électrique consommée et affichage sur l’écran tactile sur le coffret électrique (instrument permettant l’étude de la variation de puissance) - Mesure du débit de fluide frigorigène avec débitmètre à flotteur à transmission magnétique. le débit n’est mesuré que lorsque le système fonctionne en mode climatisation.
- Le banc est fourni avec des appareils de mesure portables permettant aux élèves de se placer dans le cas réel d’un technicien en génie climatique (mesure directe sur le système).
-un thermomètre portable
-un anémomètre à hélice
-un thermo hygromètre - Le banc est équipé d’un coffret électrique conforme à la directive machine pour la sécurité des personnes. Il est équipé d’un sectionneur d’alimentation électrique cadenassable, un bouton d’arrêt d’urgence de type coup de poing, d’un disjoncteur différentiel avec protection 30mA, d’une mise à la terre de tous les éléments et d’un écran tactile couleur 7 "
Manomètres sur écran Affichage des températures
Utilités et dimensions
- Alimentation électrique : 230Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + T
- Dimensions: (LxlxH mm): 1565 x 800 x 1875
- Poids (Kg): 120
