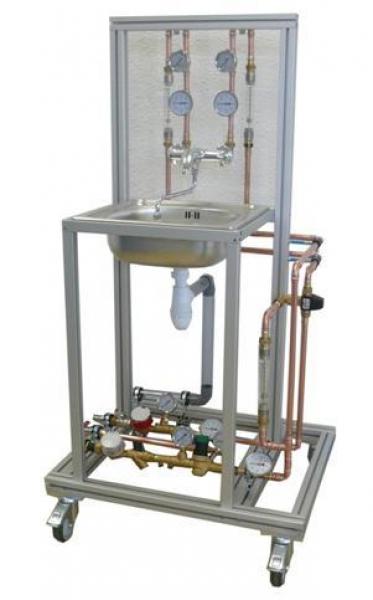

ECS 100Banc d'utilisation de l'ecs avec mitigeur mélangeur

• Identification des composants d’un circuit ECS
• Etude d’un système de contrôle de la température d’eau chaude sanitaire (mitigeur de sécurité)
• Identification des composants d’alimentation en eau froide (clapet anti pollution, compteur, réducteur de pression)
• Mesure des débits d’eau dans un mitigeur
• Mesure des températures d’eau (froide et chaude)
• Evacuation de l’eau usée

• Vanne à boisseau d’alimentation
  2. Compteur d’eau froide
  3. Compteur d’eau chaude
  4. Filtre à tamis
  5. Clapet anti-pollution
  6. Réducteur de pression
  7. Mitigeur thermostatique de sécurité
  8. Mitigeur mélangeur
  9. Bac en inox avec siphon

P. Manomètre de pression
D. débitmètre à flotteur
T. Manomètre de température

Inclus : débitmètre desbordes :

• Alimentation en eau froide : 15 L/min – 3 bars – 20°C
• Alimentation en eau chaude : 15 L/min – 3 bars – 60°C
• Evacuation d’eau : au niveau du sol
