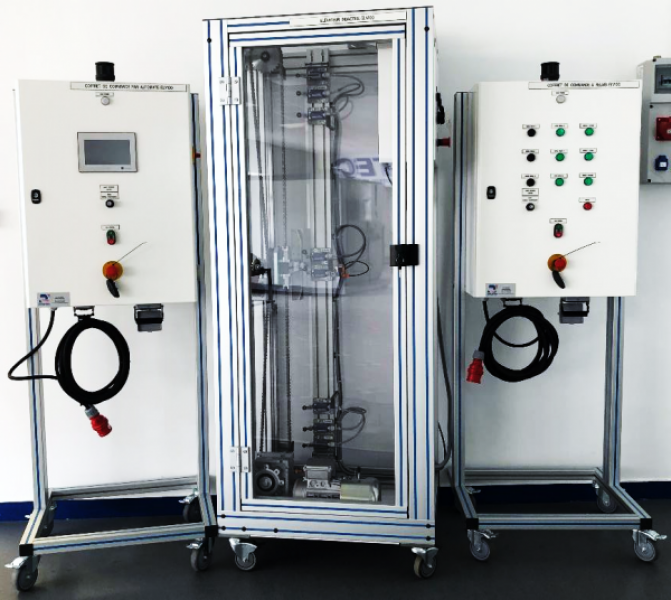

ELV 100Élévateur didactisé

L’élévateur didactisé avec 2 postes de commande autonomes (à relais et automatisé) interchangeables par connecteur rapide, permet l’étude et la maintenance des armoires de manœuvre d’élévateur équipé de variateur de vitesse

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Etude & maintenance d’un élévateur à 3 niveaux (partie opérative) & de ses 2 différents types d’armoires industrielles de manœuvre interchangeables (automatisée ou à relais), disposant chacune de son propre variateur
2 Armoires autonomes permettant de disposer de 2 postes de travail indépendant
Recherche de pannes électriques (boitier de dérivation avec bornes sectionnables sur la partie opérative, non accessible aux apprenants, permettant aux formateurs de simuler diverses pannes électriques)
Lot de pièces de rechange fournis (capteur, voyant, contact, relais, interrupteur de position, etc…)
Programmation d’un automate & d’un afficheur tactile couleur
Etude et programmation d’un variateur de fréquence (phase d’accélération / décélération, gestion de vitesses multiples, limite de courant, etc…).
Etude et réglage de capteurs de position, fin de course, de distance optoélectronique laser), optique à réflecteur
Maintenance de système, réglage mécanique (limiteur de couple, tension de chaîne, glissière patins à billes, tendeur, etc…)

Filières et niveaux concernés : Ascensoriste, Automatisme, maintenance industrielle, électrotechnique, du Bac pro au BTS

Applications pédagogiques

Etude & maintenance d’un élévateur à 3 niveaux (partie opérative) & de ses 2 différents types d’armoires industrielles de manœuvre interchangeables (automatisée ou à relais), disposant chacune de son propre variateur
2 Armoires autonomes permettant de disposer de 2 postes de travail indépendant
Recherche de pannes électriques (boitier de dérivation avec bornes sectionnables sur la partie opérative, non accessible aux apprenants, permettant aux formateurs de simuler diverses pannes électriques)
Lot de pièces de rechange fournis (capteur, voyant, contact, relais, interrupteur de position, etc…)
Programmation d’un automate & d’un afficheur tactile couleur
Etude et programmation d’un variateur de fréquence (phase d’accélération / décélération, gestion de vitesses multiples, limite de courant, etc…).
Etude et réglage de capteurs de position, fin de course, de distance optoélectronique laser), optique à réflecteur
Maintenance de système, réglage mécanique (limiteur de couple, tension de chaîne, glissière patins à billes, tendeur, etc…)

Filières et niveaux concernés : Ascensoriste, Automatisme, maintenance industrielle, électrotechnique, du Bac pro au BTS

Descriptif technique

Armoire de commande automatisée
Elévateur
Armoire de commande à Relais
Pignon tendeur de chaine
Limiteur de couple mécanique
Butée basse élévateur
Moteur élévateur équipé d’un frein et d’un débrayage manuel
Système d’entrainement à chaine de l’élévateur sur patins à billes renforcés
Sécurité Fin de course haut
Butée haute élévateur
Fin de course Niveau 2
Fin de course Ralentissement Niveau 2
Représentation physique mobile du Niveau 2
Fin de course Ralentissement Niveau 1 venant du Niveau 0
Fin de course Ralentissement Niveau 1 venant du Niveau 2
Représentation physique mobile du Niveau 1
Fin de course Niveau 1 : capteur optique à réflecteur
Réflecteur positionné sur l’élévateur pour le capteur optique de fin de course Niveau 1
Représentation physique mobile du Niveau 0
Fin de course Ralentissement Niveau 0
Fin de course Niveau 0
Sécurité Fin de course bas
Capteur laser de positionnement de l’élévateur (uniquement pour l’armoire automatisée)
Représentation physique du seuil de l’élévateur
