Électrotechnique domotique Électrotechnique

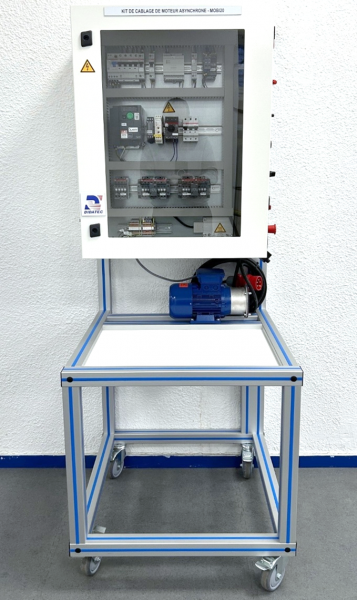

MOB I20Kit de câblage moteur asynchrone

Le kit de câblage de pilotage de moteurs asynchrone est dédié à la réalisation de câblage réel de circuits de commande et de puissance des moteurs asynchrones.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Etude de la protection des moteurs asynchrone
Etude du pilotage par contacteur 1 sens
Etude du pilotage 2 sens par contacteur inverseur
Etude du démarrage moteur à commutation étoile / triangle temporisée
Etude du pilotage moteur par démarreur progressif
Etude du pilotage moteur par variateur de fréquence
Etude du couplage moteur
Etc…

Applications pédagogiques

Etude de la protection des moteurs asynchrone
Etude du pilotage par contacteur 1 sens
Etude du pilotage 2 sens par contacteur inverseur
Etude du démarrage moteur à commutation étoile / triangle temporisée
Etude du pilotage moteur par démarreur progressif
Etude du pilotage moteur par variateur de fréquence
Etude du couplage moteur
Etc…

Descriptif technique

Structure mobile facile à déplacer en profilé aluminium anodisé équipée d’un plateau de travail en face avant & de 4 roulettes directionnelles avec frein
2. Coffret 800x600x300mm à hauteur d’homme avec porte transparente & pupitre de commande complet sur le côté, équipé de :
 3 voyants lumineux de couleurs différentes
 1 sectionneur général
 1 Variateur triphasé avec potentiomètre déporté pour le réglage vitesse + Résistance de freinage
 3 boutons poussoir (2 NO + 1 NF)
 2 commutateurs 2 positions (NO + NC)
 1 commutateur 3 positions (NO + NO)
 2 Boutons Douche Touche lumineux
 1 Arrêt d’Urgence
 1 Relais temporisé au Travail
 1 Démarreur progressif 230/400V 0.37kW
 1 alimentation 24Vdc – 5A
 1 Disjoncteur différentiel 30mA + 1 Mono 2A + 1 Mono 4A + 1 Tétra 10A
 1 Disjoncteur moteur magnétothermique 0.6-1A avec contact additif
 1 Contacteur Tétra 10A avec Contact Auxiliaire
 5 Contacteurs Tri avec Contacts Auxiliaires & verrouillage méca / élec
 1 Coupe circuit
3. Moteur asynchrone triphasé 0,25kW, 400/690V, 1500tr/min avec capotage de protection d’arbre tournant & disque visuel de rotation.
