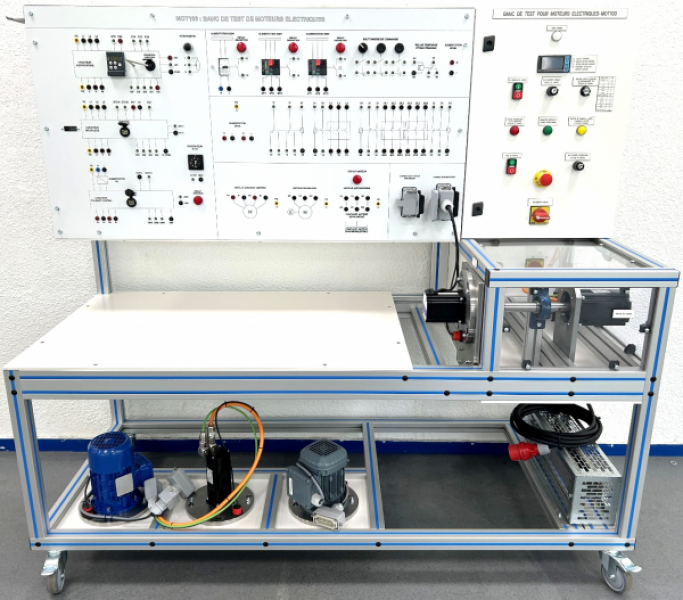

MOT 100 – Banc de test pour moteurs électriques

Électrotechnique domotique Électrotechnique

MOT 100Banc de test pour moteurs électriques

Le principe du banc est d’étudier et de caractériser le comportement de 4 différents types de moteurs électriques (asynchrone, synchrone, brushless et à courant continu), d’en étudier les modes de pilotage et les protections associées

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude d’une commande simple de moteur synchrone / asynchrone
  • Etude d’une commande double sens pour moteur synchrone/ asynchrone
  • Etude de la commutation étoile / triangle
  • Etude de différents types de variation de vitesse (variateurs de fréquence, Brushless, Driver pas à pas programmable, etc…)
  • Caractérisation de comportement d’un moteur asynchrone
  • Caractérisation de comportement d’un moteur synchrone
  • Caractérisation de comportement d’un moteur Brushless
  • Caractérisation de comportement d’un moteur pas à pas à courant continu
Applications pédagogiques
  • Etude d’une commande simple de moteur synchrone / asynchrone
  • Etude d’une commande double sens pour moteur synchrone/ asynchrone
  • Etude de la commutation étoile / triangle
  • Etude de différents types de variation de vitesse (variateurs de fréquence, Brushless, Driver pas à pas programmable, etc…)
  • Caractérisation de comportement d’un moteur asynchrone
  • Caractérisation de comportement d’un moteur synchrone
  • Caractérisation de comportement d’un moteur Brushless
  • Caractérisation de comportement d’un moteur pas à pas à courant continu
Descriptif technique
  • VARIATEUR TRIPHASE 0.55KW POUR MOTEUR (A)SYNCHRONES AVEC POTENTIOMETRE DE REGLAGE VITESSE (Câble de raccordement à un PC fourni)
    2. DISJONCTEUR MONO 6A
    3. VARIATEUR LEXIUM TRI 400V 18A RMS &+ GENERATEUR 0-10V POUR CONSIGNE DE VITESSE (Câble de raccordement à un PC fourni)
    4. DRIVER PAS A PAS PROGRAMMABLE KINCO / MODBUS (Câble de raccordement à un PC fourni)
    5. ZONE DE RACCORDEMENT DES MOTEURS AUX AUTRES ELEMENTS ELECTRIQUES
    6. PLAN DE TRAVAIL
    7. ZONE DE MONTAGE DU MOTEUR A ETUDIER AVEC EN PLACE LE
    8. MOTEUR PAS A PAS 8.5NM, 500TR/MIN
    9. MOTEUR SYNCHRONE 0.37KW, 1500TR/MIN
    10. MOTEUR BRUSHLESS 3.4NM BRIDÉ À 2000TR/MIN
    11. MOTEUR ASYNCHRONE 400V/690V, 0.25KW, 1500TR/MIN
    12. PUPITRE DE COMMANDE ET COFFRET ELECTRIQUE AVEC POTENTIOMETRE DE REGLAGE DU COUPLE RESISTANT OU ENTRAINANT
    13. BOUTONNERIE DE COMMANDE + RELAIS TEMPORISE ETOILE/TRIANGLE + ALIMENTATION 24 VDC
    14. 2 DISJONCTEURS MOTEUR : 0.6-1A & 1-1.6A
    15. ALIMENTATION 24 VDC
    16. ZONE DE RACCORDEMENT AUX RELAIS & CONTACTEURS DISPONIBLES
    17. ZONE DE RACCORDEMENT DES CONNECTEURS MOTEURS A LA PLATINE CABLAGE
    18. MOTEUR DE CHARGE TYPE BRUSHLESS 5.9NM, BRIDÉ DE 500 À 2000 TR/MIN, EN FONCTION DU MOTEUR À ÉTUDIER
    19. RESISTANCE DE FREINAGE 1.1KW 28OHMS
Utilités et dimensions
  • Alimentation électrique : 400 Vac – 50 Hz – 16 A
  • Type d’alimentation électrique : 3 phases + Neutre + Terre.
  • Dimensions : (LxlxH mm) : 1840 x 770 x 1730
  • Poids (Kg) : 210
