MOB U11Kit de câblage - station de pompage - régulation niveau/debit

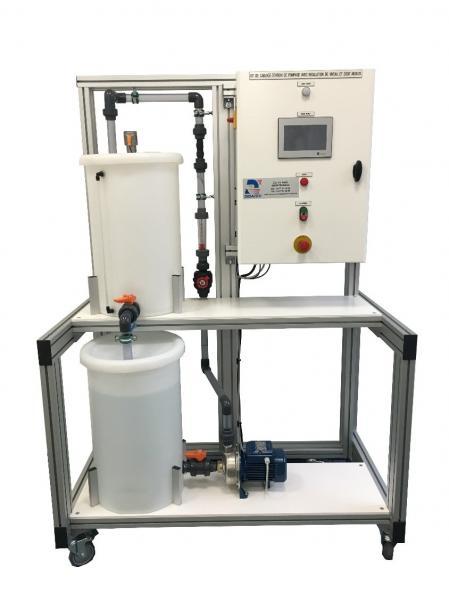

Le banc MOBU11 est dédié à l’apprentissage du câblage d’une installation de pompage. Le banc est livré complet, assemblé, programmé et fonctionnel. L’enseignant pour décabler une partie du circuit électrique puis demander aux élèves de la refaire. Les élèves pourront également apporter des modifications au programme de

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Câblage de la partie commande
Câblage de la partie puissance
Commande par automate
Paramétrage de la régulation (paramètres PID)
Régulation de débit
Régulation de niveau
Le banc est livré assemblé et câblé

Applications pédagogiques

Câblage de la partie commande
Câblage de la partie puissance
Commande par automate
Paramétrage de la régulation (paramètres PID)
Régulation de débit
Régulation de niveau
Le banc est livré assemblé et câblé

Descriptif technique

Coffret électrique intégrant la boutonnerie marche / arrêt, un sectionneur, un disjoncteur différentiel, une alimentation 24V, disjoncteurs de ligne et protection par fusible sur circuit 24Vdc, variateur de pilotage de la pompe, automate TM221 Schneider, IHM tactile (contrôle et paramétrage).
Cuve de puisage en partie basse 60L
Cuve de relevage 60L
Capteur de niveau analogique de type radar à ondes guidées
Pompe centrifuge triphasée 0.25kW – débit maximum 5 m³/hr environ
Vanne de transfert entre les 2 cuves
Débitmètre 250-25500L/hr
Débitmètre analogique de type vortex
Vanne de réglage du débit manuel de type membrane

Détail de la structure :

la structure est en profilé aluminium anodisé vissé avec joints obturateurs bleus
elle est montée sur 4 roulettes directionnelles avec frein de diamètre 100mm équipées de bande de roulement non marquante.

Utilités et dimensions
