ERT 105Banc pompe à chaleur air-eau réversible

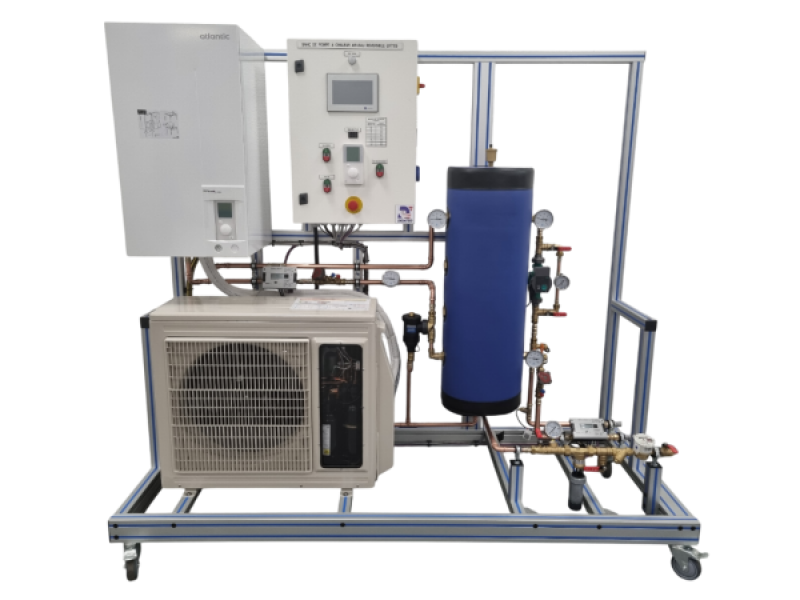

Le banc ERT105 permet l’étude d’une pompe à chaleur domestique réversible de marque ATLANTIC. Elle est équipée d’un circuit de dissipation et un ballon tampon. Celui-ci évite les courts cycles et laissent aux élèves le temps de faire des réglages et des relevés. L'unité extérieure est positionnée sur le châssis princip

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants et des circuits d’une pompe à chaleur air-eau
Mise en service et réglage d’une pompe à chaleur
Paramétrage des courbes de chauffe et autres paramètres de régulation
Etude du cycle thermodynamique et tracé sur diagramme enthalpique
Calcul des puissances thermiques mises en jeu
Maintenance d’une pompe à chaleur

Applications pédagogiques

Identification des composants et des circuits d’une pompe à chaleur air-eau
Mise en service et réglage d’une pompe à chaleur
Paramétrage des courbes de chauffe et autres paramètres de régulation
Etude du cycle thermodynamique et tracé sur diagramme enthalpique
Calcul des puissances thermiques mises en jeu
Maintenance d’une pompe à chaleur

Descriptif technique

Le banc est installé sur une structure en profilés aluminium anodisé équipée de 4 roulettes directionnelles avec frein
2. Pompe à chaleur AIR/EAU comprenant une unité intérieure et une unité extérieure.
Puissance nominale : 8KW
Marque : Atlantic
Modèle : ALFEA EXTENSA
3. Circuit primaire hydraulique comprenant :
-un compteur d’énergie
-une vanne d’équilibrage sur le retour
-un pot désemboueur
-deux thermomètres à cadran 0/120°C
4. Un ballon tampon de 50L avec vanne de vidange en point bas et purgeur d’air automatique en point haut
5. Une ligne de remplissage d’eau avec vanne d’arrêt, compteur, filtre, disconnecteur et manomètre

6. Un circuit de dissipation comprenant :
-un circulateur à vitesse variable (régulation HMt ou débit) avec manomètre de pression en parallèle
-deux thermomètres à cadran 0/120°C
-une vanne d’équilibrage sur le retour
-un compteur d’énergie
-deux raccords rapides pour la connexion des unités de dissipation
7. Le banc comporte un coffret électrique avec les protections standards (sectionneur, disjoncteur différentiel, arrêt coup de poing), l’instrumentation et la régulation :
-un boitier de régulation ATLANTIC permettant de programmer le fonctionnement de la PAC
-un potentiomètre de simulation de la température extérieure
-un écran tactile couleur 7 pouces pour l’affichage des mesures
